ВБбШвнг - Силові кабелі з мідними жилами, з ПВХ ізоляцією із захисним покривом типу БбШв зниженою горючості
застосування:
для передачі і розподілу електроенергії в стаціонарних установках на номінальну змінну напругу 0,66 кВ і 1
кВ частоти 50 Гц, одножильні кабелі застосовуються в мережах постійної напруги.
Для прокладки в землі (траншеях), приміщеннях, тунелях, каналах, шахтах (крім прокладки в блоках), а також на відкритому
повітрі, якщо кабель не піддається значним розтягуючим зусиллям, але при наявності небезпеки механічних
пошкоджень в процесі експлуатації. Кабелі марки ВБбШв не поширюють Gorenje при одиночній прокладці. Кабелі
марки Квббшвнг не поширюють горіння при прокладці в пучках.

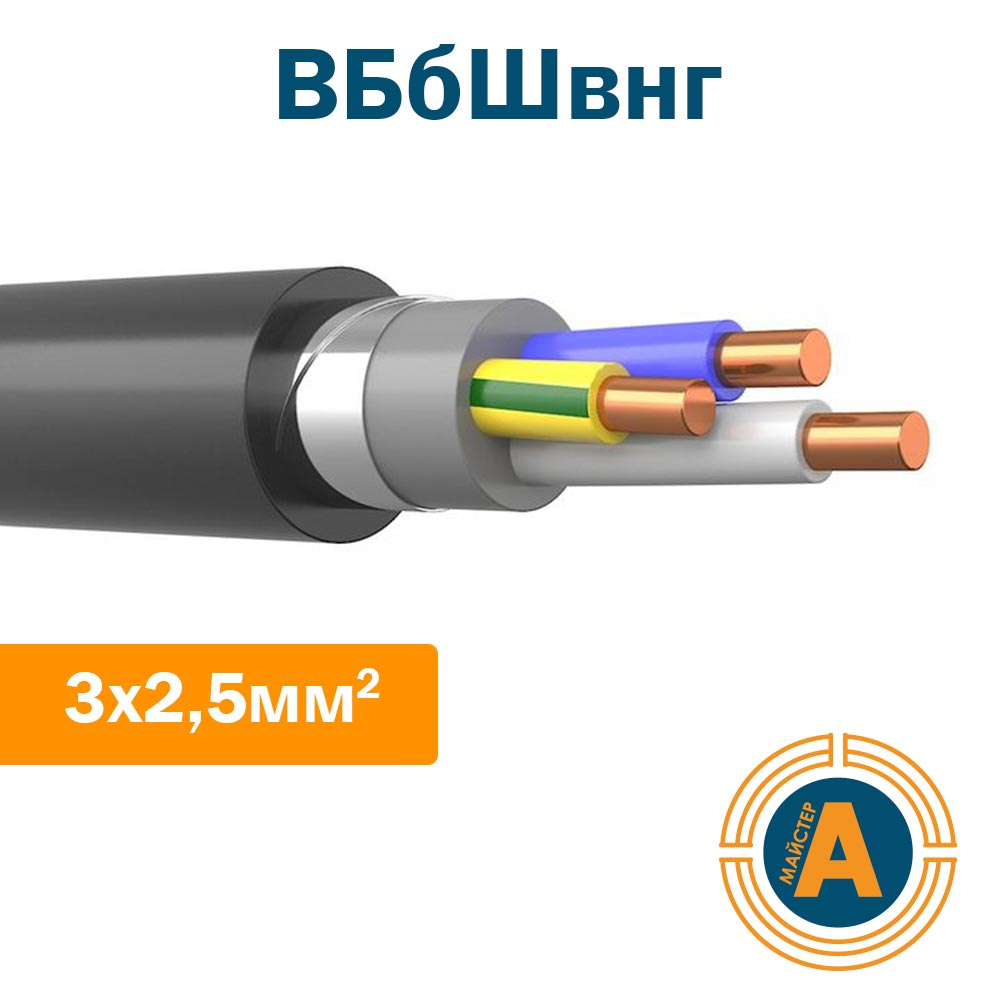

КОНСТРУКЦІЯ:
1. Струмопровідна ЖИЛА & nbsp;– мідна, однодротяна або багатодротяна, круглої або секторної форми, 1 або 2
класу .
2. Ізоляція - з полівінілхлоридного пластикату (ПВХ). ізольовані жили багатожильних кабелів мають
відмінне забарвлення. Ізоляція нульових жил виконується блакитного кольору. ізоляція жив заземлення виконується
двоколірної (зелено-жовтого забарвлення).
3. Скручування & nbsp;– ізольовані жили двох-, трьох -, чотирьох-і п'ятижильних кабелів скручені; двожильні кабелі мають жили
однакового перерізу; трьох-, чотирьох - і пятижильные мають всі жили однакового перерізу або одну жилу меншого перерізу
(жилу заземлення або нульову). ізольовані жили багатожильних кабелів можуть мати Цифрове маркування.
4. Поясна ізоляція – - в кабелях із захисним покривом типу БбШв випресована з ПВХ пластикату, або матеріалу
ізоляції, або іншого рівноцінного матеріалу; в кабелях марки Квббшвнг накладається з ПВХ пластикату зниженої
горючості із заповненням проміжків між жилами.
5. Захисний покрив & nbsp; БбШв:
– броня з двох сталевих стрічок, накладених так, щоб верхня стрічка перекривала зазори між витками нижньої стрічки;
– захисний шланг, випресований з ПВХ пластикату, в кабелях марки ВБбШвнг з ПВХ пластикату зниженої горючості.
