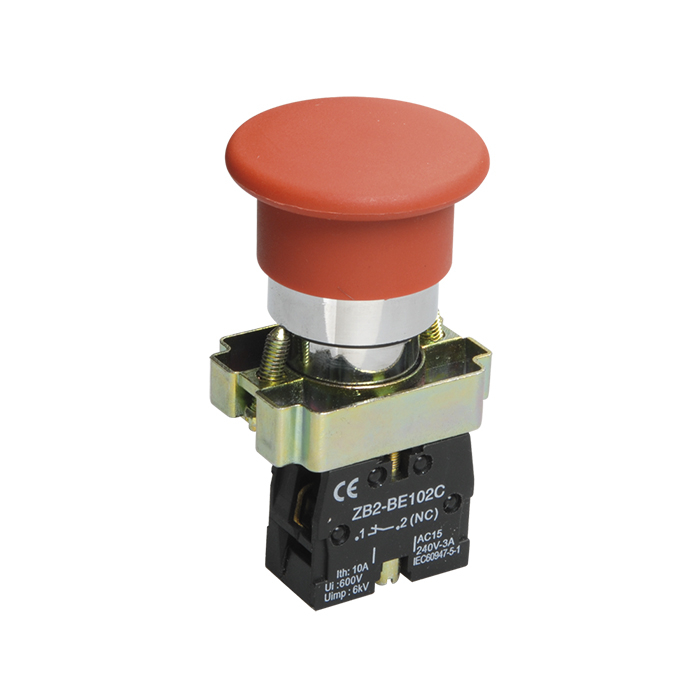

Кнопки управління і перемикачі призначені для оперативного управління контакторами і реле автоматики в електричних ланцюгах змінного струму частотою 50 Гц, напругою до 660 В або постійного струму напругою до 400 В. Різноманітні колірні варіанти дозволяють ефективно компонувати щити і панелі. Вироби складаються з двох вузлів — швидкознімної головки і контактного модуля. Контактна група: чорного кольору — замикає (1з), коричневого — розмикає (1р).
Технічні характеристики:
- Кількість нормально закритих контактів: 1
- Номінальна напруга: 110/230/400/600 В
- Тип напруги: змін./постійна (AC/DC)
- Колір: червоний
- Ступінь захисту: IP40, IP20 (сторона контактів)
- Номінальна напруга постійного струму: 24/48/110/220/400 В
- Тип монтажу: вбудований
- Номінальна напруга ізоляції: 600 В
- Номінальний струм Ith: 10 А
- Номінальний струм Ie при AC-15: 110 В — 4.0 А, 230 В — 3.0 А, 400 В — 1.5 А, 600 В — 0.6 А
- Номінальний струм IE при DC-12: 24 В — 3.0 А, 48 В — 2.5 А, 110 В — 2.2 А, 220 В — 1.1 А, 400 В — 0.6 А
- Електрична зносостійкість: 0.3 циклів (AC), 0.25 циклів (DC)
- Механічна зносостійкість: 0.6 × 10^6 циклів
- Діаметр отвору: 22 мм
- Номінальна здатність до приєднання: 2×2.5 мм²
- Температура експлуатації: -25...+40 °C
- Клас захисту від ураження електричним струмом: II
- Розмір кнопки: 40 мм
- Тип підключення: гвинтове з'єднання
- Розміри: ширина — 39.5 мм, висота — 30.0 мм, глибина — 72.0 мм
