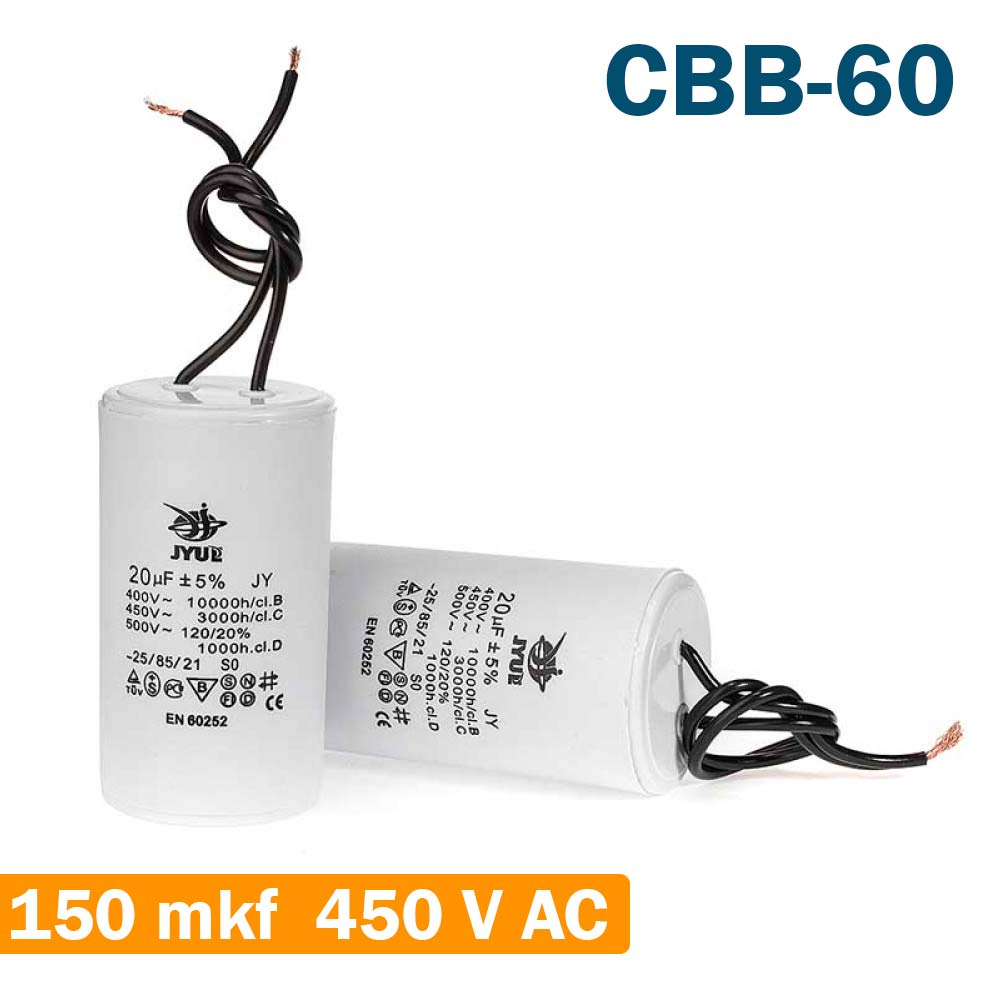

Конденсатор пусковий JYUL CBB-60 150 mF, 450 VAC
Конденсатори СВВ60 з проводом мають герметичний пластиковий корпус, неполярні висновки, кріпиться безпосередньо за корпус. Металізований, пропиленовый, плівковий, постійної ємності.
Відмітна особливість — накопичення заряду від 1 мкФ до 150 мкФ з граничним відхиленням ємності ±5% при частоті 50-60 Гц і робочому напрузі електричного струму 450В. Робоча температура від – 40С до 85С. Тангенс кута втрат 0.002. Робочий ресурс при напрузі живлення 400V – 10000 годин, при 450V – 3000 годин, 500V - 1000 годин. Конденсатори типу СВВ60 з гнучкими висновками за технічними характеристиками схожі на К78-17.
Конденсатор 150 мкФ з проводом, в залежності від типу обладнання, що використовується, як пусковий та/або робочий механізм. Широко застосовується при роботі і запуску однофазних електродвигунів. Двигуни знайшли широке застосування у всіх галузях техніки від холодильного обладнання, вентиляції, миючих та пральних машин і кондиціонерів до різних агрегатів промислового типу.
Корпус з гнучкими виводами виготовлений з ударостійкого пластику для підвищення довговічності приладу. Зверху на торцевій частині знаходяться мідні дроти, передавальні і приймаючі електричний струм з неполярним типом дії. Всередині оболонки розташовані електроди — металізована плівка, утворена напиленням у вакуумі. Як діелектрик використовують поліпропілен. Конденсаторний елемент просочений касторовою олією.
В процесі виробництва конденсаторів даної модифікації, виконується декілька етапів контролю якості. Для прискорення і спрощення створення нової партії, процес зведено до автоматизму:
- різання: діелектрик і електрод рівномірно розрізають на невеликі смуги для поміщення їх у всередину корпусу;
- освіта конденсаторного елемента: приєднання проводів до електродів, розділених діелектриком і згорнутих в рулон;
- просочення: зниження вологості під тиском для оптимального функціонування конденсаторного елемента;
- збірка: приміщення всіх елементів в пластичний корпус і герметизація.
По завершенні збирання, продукція проходить діагностику для виявлення помилок і проводяться роботи по їх усуненню.
Таблиця типорозмірів конденсаторів СВВ60 з проводом
Тип конденсаторів | Високовольтні |
Тип діелектрика | Поліпропілен |
Тип корпусу | Циліндрична форма, матеріал - пластик |
Тип ємності | Постійна |
Номінальна робоча напруга | 450 |
Мінімальний допуск эмкости | 5% |
Максимальний допуск эмкости | 5% |
Тангенс кута діелектричних втрат | 0,002 |
Термін служби | 3000 год |
Мінімальна робоча температура | -40°С |
Максимальна робоча температура | 85°С |
Ємність (мкФ) | 1 | 1,2 | 1,5 | 2 | 2,2 | 2,4 | 2,5 | 2,7 | 3 | 3,3 | 3,5 | 4 | 4,7 | 5 | 6 | 8 | 10 | 12 | 15 | 16 | 18 | 20 | 25 | 30 |
Висота (мм) | 26 | 26 | 26 | 27 | 27 | 27 | 27 | 27 | 27 | 27 | 27 | 32 | 32 | 34 | 32 | 32 | 34 | 41 | 41 | 43 | 45 | 43 | 45 | 45 |
Діаметр (мм) | 37 | 37 | 37 | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 48 | 48 | 46 | 46 | 49 | 58 | 58 | 58 | 60 | 60 | 60 | 65 | 65 |
Розшифровка маркування
С — конденсатор
В — неполярний діелектрик органічна плівка
В — матеріал діелектрика поліпропілен
60 — пластиковий корпус
SH — самовідновлюється заряд
1-150 мкФ — ємність
±5% — поріг відхилення ємності
450В, 630В — номінальна напруга електричного струму
50/60 Гц — робоча частота
А. — ресурс 30000 ч
Ст. — ресурс 10000 год
- — ресурс 3000 ч
- — ресурс 1000 год
-40 — мінімально допустима температура
85 — максимально допустима температура
21 — випробування нагріванням у вологому середовищі протягом 21 дня тіста
Р0 — без захисту
Р1 — захист забезпечується зовнішнім запобіжником
Р2 — вбудовані засоби захисту
Розмір конденсатора з проводом залежить від наступних показників: чим більше місткість, тим вище габарити пристрою (див. таблиці вище). Габаритні розміри знаходяться в межі 30×50 мм до 65×130 мм
