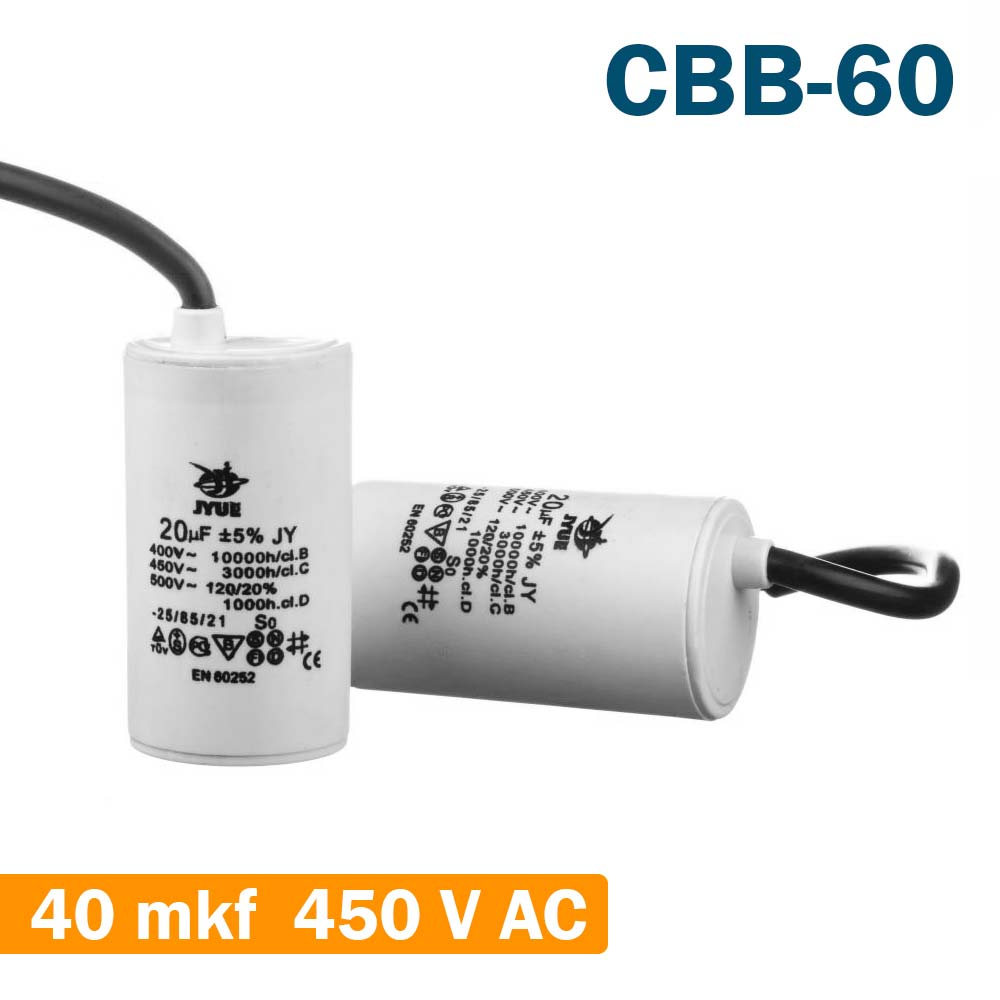

Пусковий конденсатор JYUL СВВ-60, ємність - 40 мкФ, AC 450 В (±5%), контакти - гнучкі дроти, розмір - 45 * 93 мм, арт. - 1017796
Конденсатор пусковий СВВ-60 (з гнучкими дротами на виході) має герметичний пластиковий корпус, неполярні контакти у вигляді проводів, кріпиться безпосередньо за корпус. Металізований, пропіленовий, плівковий, постійної ємності.
Головна особливість — накопичення заряду до 40 мкФ з граничним відхиленням ємності ±5% при частоті 50-60 Гц і робочий напрузі електричного струму 450 вольт. Робоча температура від – 40 до 85 С. Тангенс кута втрат - 0.002. Робочий ресурс при напрузі живлення 400 вольт – 10000 годин, при 450 вольтах – 3000 годин, 500 вольт - 1000 годин. Конденсатори типу СВВ60 з гнучкими виводами за технічними характеристиками схожі на К78-17.
Цей конденсатор, в залежності від типу обладнання, що використовується, може служити, як пусковий та/або робочий механізм. Широко застосовується при роботі і запуску однофазних електродвигунів. Двигуни знайшли широке застосування у всіх галузях техніки від холодильного обладнання, вентиляції, миючих та пральних машин і кондиціонерів до різних агрегатів промислового типу.
Корпус з гнучкими виводами виготовлений з ударостійкого пластику для підвищення довговічності конденсатора. Зверху на торцевій частині знаходяться мідні дроти, передавальні і приймаючі електричний струм з неполярним типом дії. Всередині оболонки розташовані електроди — металізована плівка, утворена напиленням у вакуумі. Як діелектрик - використовують поліпропілен. Конденсаторний елемент просочений касторовою олією.
В процесі виробництва конденсаторів даної модифікації, виконується декілька етапів контролю якості. Для прискорення і спрощення створення нової партії, процес зведено до автоматизму:
- різання: діелектрик і електрод рівномірно розрізають на невеликі смуги для поміщення їх у всередину корпусу;
- виготовлення конденсаторного елемента: приєднання проводів до електродів, розділених діелектриком і згорнутих в рулон;
- просочення: зниження вологості під тиском для оптимального функціонування конденсаторного елемента;
- збірка: установка всіх елементів в пластичний корпус і герметизація.
По завершенні збирання, продукція проходить діагностику для виявлення помилок і проводяться роботи по їх усуненню.
Таблиця типорозмірів конденсаторів СВВ-60 з проводом
| Характеристика: | Значення: |
| Тип конденсаторів | Високовольтні |
| Тип діелектрика | Поліпропілен |
| Тип корпусу | Циліндрична форма, матеріал - пластик |
| Тип ємності | Постійна |
| Номінальна робоча напруга | 450 |
| Мінімальний допуск эмкости | 5% |
| Максимальний допуск эмкости | 5% |
| Тангенс кута діелектричних втрат | 0,002 |
| Термін служби | 3000 год |
| Мінімальна робоча температура | -40°С |
| Максимальна робоча температура | 85°С |
| Характеристика: | Значення: | |||||||||||||||||||||||
| Ємність (мкФ) | 1 | 1,2 | 1,5 | 2 | 2,2 | 2,4 | 2,5 | 2,7 | 3 | 3,3 | 3,5 | 4 | 4,7 | 5 | 6 | 8 | 10 | 12 | 15 | 16 | 18 | 20 | 25 | 30 |
| Висота (мм) | 26 | 26 | 26 | 27 | 27 | 27 | 27 | 27 | 27 | 27 | 27 | 32 | 32 | 34 | 32 | 32 | 34 | 41 | 41 | 43 | 45 | 43 | 45 | 45 |
| Діаметр (мм) | 37 | 37 | 37 | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 48 | 48 | 46 | 46 | 49 | 58 | 58 | 58 | 60 | 60 | 60 | 65 | 65 |
Розшифровка маркування
- С — конденсатор
- В — неполярний діелектрик органічна плівка
- В — матеріал діелектрика поліпропілен
- 60 — пластиковий корпус
- SH — самовідновлюється заряд
- 1-150 мкФ — ємність
- ±5% — поріг відхилення ємності
- 450В, 630В — номінальна напруга електричного струму
- 50/60 Гц — робоча частота
- А. — ресурс 30000 ч
- Ст. — ресурс 10000 год
- — ресурс 3000 ч
- — ресурс 1000 год
- -40 — мінімально допустима температура
- 85 — максимально допустима температура
- 21 — випробування нагріванням у вологому середовищі протягом 21 дня тіста
- Р0 — без захисту
- Р1 — захист забезпечується зовнішнім запобіжником
- Р2 — вбудовані засоби захисту
Розмір конденсатора пускового з проводом залежить від наступних показників: чим більше місткість, тим вище габарити пристрою (див. таблиці вище). Габаритні розміри знаходяться в межі 30×50 мм до 65×130 мм
Техніка безпеки
Ізоляція струмоведучих частин виконується ізоляційними матеріалами, кожухом, сітчастою огорожею та іншими елементами для захисту користувача від удару струмом.
Пусковий конденсатор з дротами закріплюють для усунення випадання в ході роботи асинхронного двигуна і можливого його попадання в інші механізми. Якщо прилад встановлений невірно, то він може випасти і нашкодити роботі всього механізму.
За допомогою мультиметра визначають - чи є накопичений заряд на пусковому конденсаторі. І при наявності заряду слід розрядити його резистором. Існують також моделі пускових конденсаторів, які оснащені розрядним резистором.
