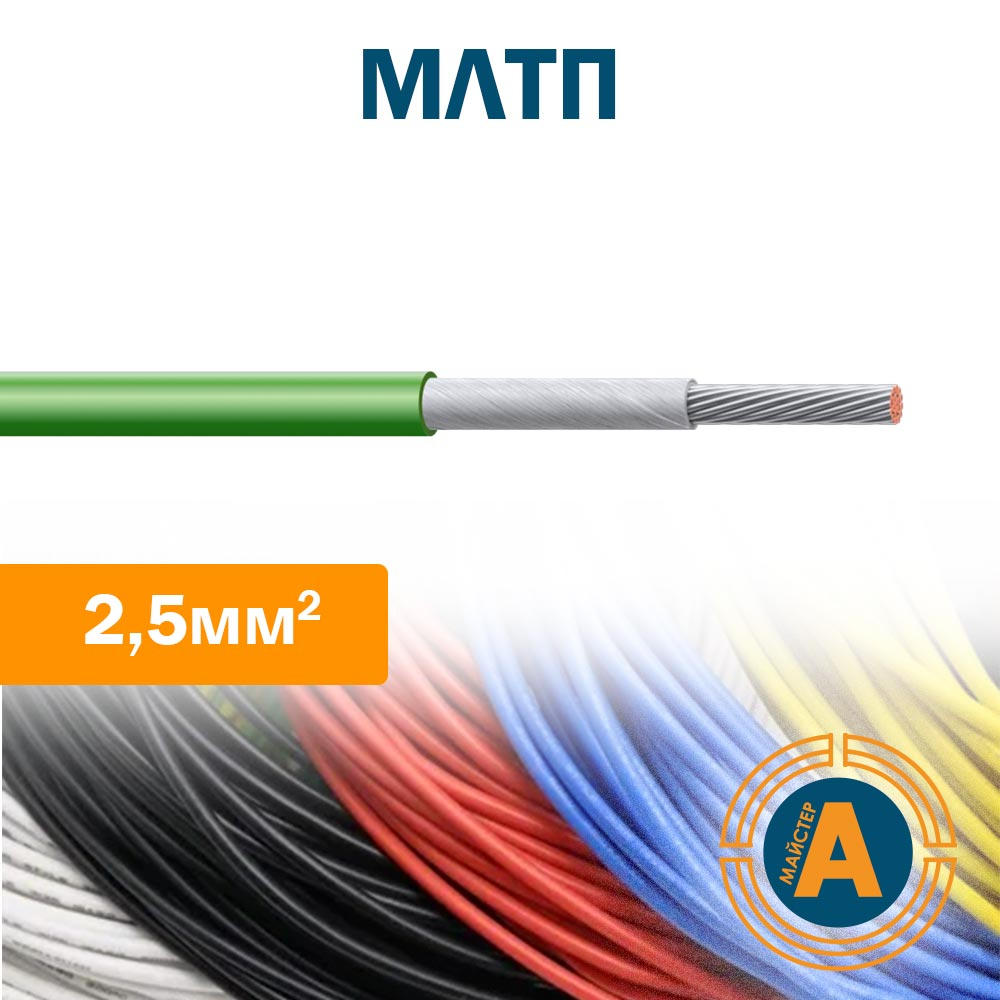

Дроти монтажні терморадиационностойкие:
Призначені для фіксованого внутріпріборного і межприборних монтажу електричних пристроїв і вивідних кінців
електроапаратури при номінальній напрузі до 380 В змінного струму частотою до 1000 Гц і постійного до 550 в(мл
(Е)) і напругою до 500 В змінного струму частотою до 1000 Гц і постійного струму до 750 В (МЛТПЭ)
Конструкція:
- струмопровідна жила - мідна луджена дріт;
< /li> - Ізоляція - 1-й шар - лавсановое волокно; 2-й шар - радиационносшитый термостабілізовані поліетилен;
- екран < /strong> (млтпе) - з мідних дротів, луджених мідно-свинцевим сплавом, щільністю не менше 90%.
Технічні характеристики:
- електричний опір ізоляції 1м дроти - 100000 МОМ;
- стійкі до вібраційним, ударним і лінійним навантаженням, до акустичних шумів, до підвищеного і
зниженого атмосферного тиску, соляного туману, цвілевим грибів;
- стійки до впливу відносної вологості повітря до 98% при температурі до 35°з, до впливу інею і
роси;
- Робоча температура середовища - від мінус 60°С до плюс 100°С;
- термін експлуатації - 15 років
Число жил і номінальний переріз, кв. мм | номінальний діаметр, кВ. мм | маса проводу, кг/км |
0,12 | 1,45 | 2,4 |
0,2 | 1,6 | 3,6 |
0,35 | 1,9 | 5,5 |
0,5 | 2,1 | 7,1 |
0,75 | 2,4 | 10 |
1 | 2,5 | 12,3 |
1,5 | 2,9 | 17,7 |
2,5 | 3,5 | 29,2 |
4 | 4,3 | 43,9 |
6 | 5,2 | 64,5 |
