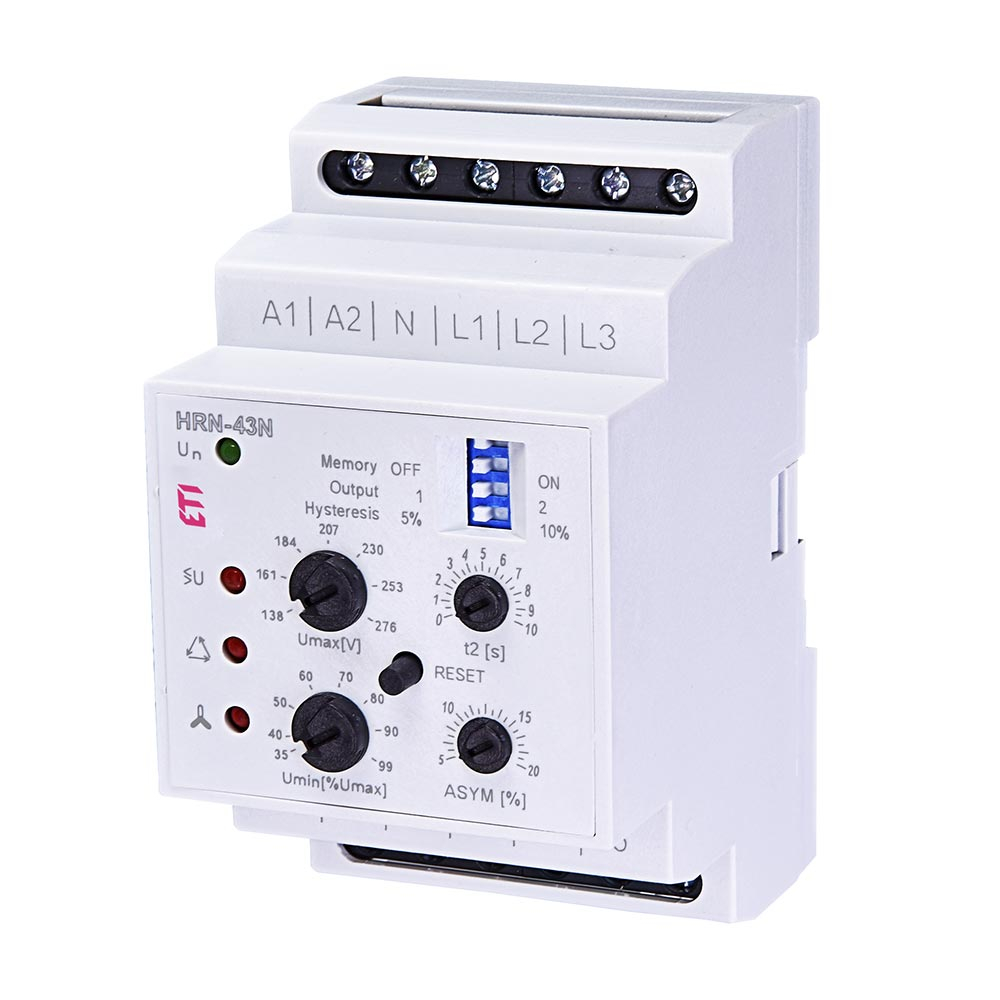

Реле контролю напруги в 3-фазних мережах ETI HRN-43N, 230V, 2471404
Застосування для контролю напруги в електричних мережах - важливість та методи
У сучасному світі, електроенергія стала невід'ємною частиною нашого життя. Вона живить наші побутові прилади, підприємства та інфраструктуру. Але разом з незаперечними перевагами електроенергії приходять і великі відповідальності. Необхідно контролювати напругу та фази в електричних мережах для забезпечення безпеки та ефективності роботи обладнання.
Значення контролю напруги
Контроль напруги - це процес, який застосовується для контролю мінімального (Umin) та максимального (Umax) рівнів напруги в електричних мережах. Це важливо для забезпечення стабільності та надійності системи. Ось деякі ключові аспекти контролю напруги:
Налаштування верхнього та нижнього рівнів
Контроль напруги передбачає налаштування верхнього рівня Umax та нижнього рівня Umin. У системах 3x400/230V з нейтраллю, верхній рівень зазвичай становить від 138 до 276 V, або від 240 до 480 V для систем 3x400V без нейтралі. Нижній рівень Umin зазвичай визначається у межах 35-99% Umax.
Реакція на перевищення рівнів напруги
Якщо будь-яка з фаз вийде за межі встановленого діапазону, вихідне реле після закінчення встановленої затримки розімкне вихідний контакт. Ця затримка призначена для придушення короткочасних піків. Вихідний контакт реле знову замкнеться при поверненні напруги до контрольованого діапазону та подолання встановленого гістерезису, який може бути вибраний за допомогою DIP перемикача.
Вимкнення при випаданні 2 та 3 фаз одночасно
У випадку випадання двох або трьох фаз одночасно відбудеться миттєве вимкнення реле, незважаючи на налаштування затримки t2.
Послідовність фаз
Крім контролю напруги, важливо контролювати також правильну послідовність фаз в електричних мережах. Невірна послідовність фаз може призвести до несправностей і аварій. Вихідні контакти реле розімкнуться при включенні пристрою з неправильною послідовністю фаз.
Асиметрія
Ще одним важливим аспектом є контроль рівня асиметрії між окремими фазами. Зазвичай налаштовується рівень асиметрії не більше 5-20%. При порушенні встановленої асиметрії розімкнеться контакт вихідного реле і засвітиться LED-індикатор, що вказує на асиметрію. Для контролю асиметрії можна вимкнути DIP перемикачем ASYM.
Заключення
Контроль напруги, послідовності фаз та асиметрії є важливими аспектами забезпечення безпеки та ефективності електричних мереж. Завдяки сучасним технологіям та реле, ми можемо надійно контролювати ці параметри та уникати потенційних проблем. Безпека і надійність електромереж - це завдання, якому ми маємо приділяти особливу увагу.
