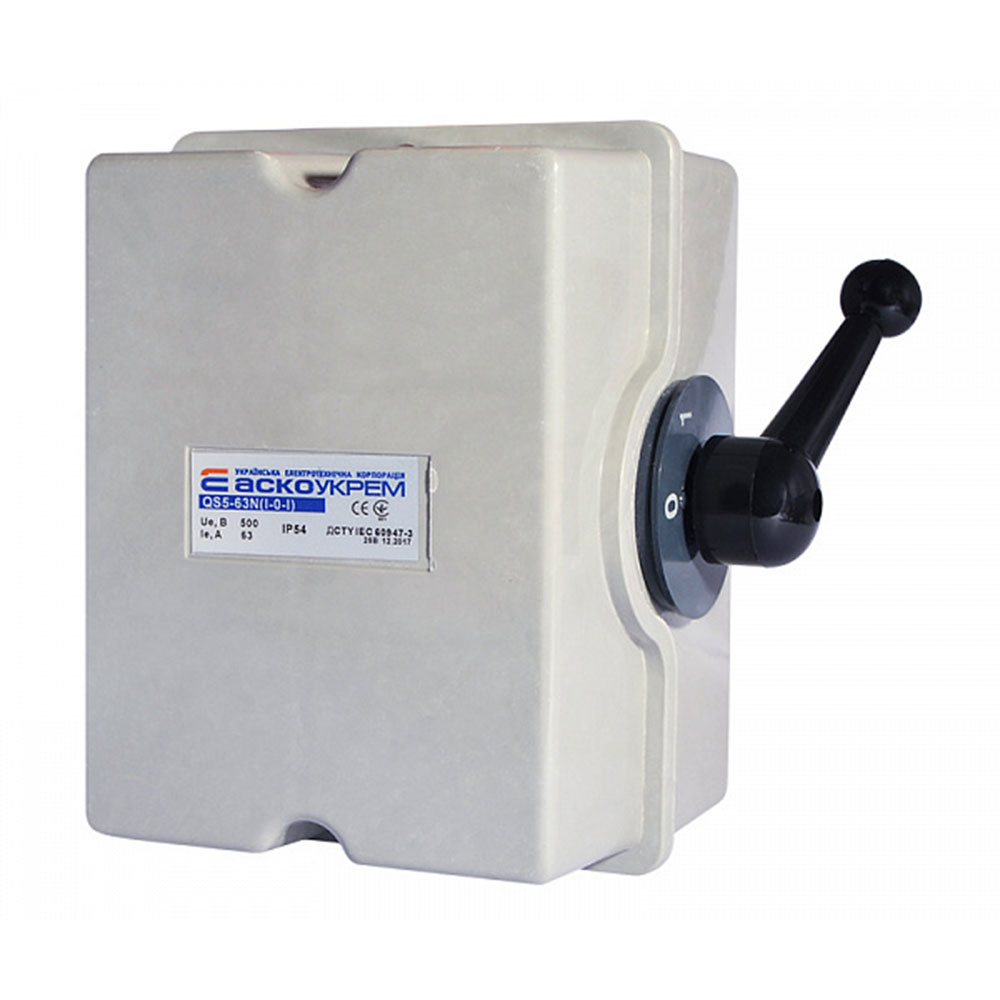

Рубильник реверсивний АСКО QS5-63N
схема перемикання – I-0-I, тип – роз'єднувач, номінальний струм – 63 А, номінальна напруга ізоляції – до 660 В, ступінь захисту – IP54, A0100010008, 2000031375014, 4823053502661, 4823053502661024
1. Призначення
Роз’єднувачі серії QS5 АСКО-УКРЕМ™ (далі – роз’єднувачі) призначені для ручної комутації кіл змінного струму напругою до 660В, частотою 50Гц
2. Умовне позначення
QS5-ХХY(/Z)
- QS5 – серія роз’єднувачів.
- XX – номінальний струм.
- Y – тип: А - розривний, N - реверсивний, Р – перекидний.
- Z – кількість полюсів (для Р-типа).
Принципови схеми рубильника АСКО QS5-63N, A0100010008
3. Умови експлуатації роз'єднувача АСКО QS5-63N, A0100010008:
- — Діапазон робочих температур: від -10 до +50 °С
- — Висота над рівнем моря: не більше 2000 м
- — Відносна вологість повітря: не більше 80 % при +25 °С
4. Креслення та розміри АСКО QS5-63N, A0100010008
