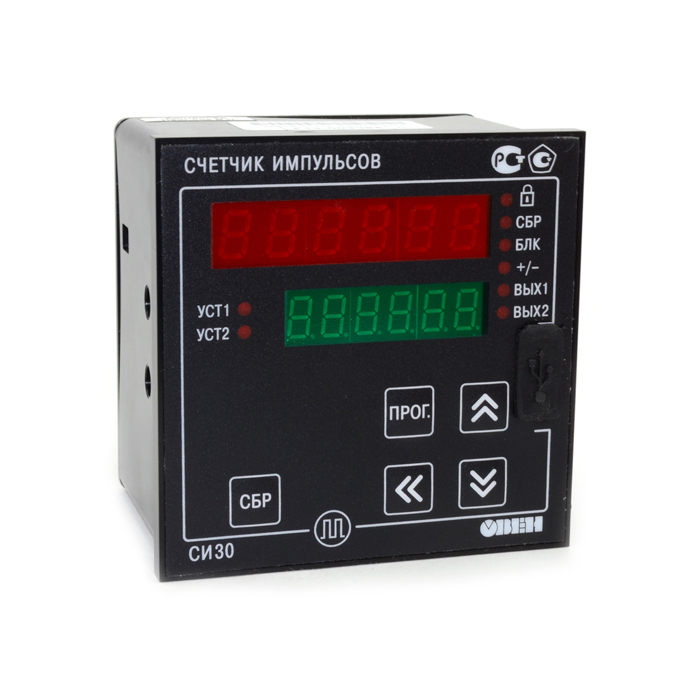

Мікропроцесорний лічильник імпульсів СІ30
Мікропроцесорний лічильник імпульсів СІ30 використовується для підрахунку кількості продукції на транспортері або рідини, довжини кабелю або екструзійної плівки, що намотується, сортування продукції, сумарної кількості виробів тощо.
Лічильник імпульсів СІ30 рекомендується використовувати спільно з енкодерами.
ОВЕН СІ30 входить до складу нової лінійки лічильників імпульсів, що відрізняється підвищеною стійкістю до різних видів електромагнітних перешкод. Прилади цієї лінійки здатні працювати за негативних температур до -20 °С.
Цифровий лічильник імпульсів СІ30 випускається в корпусах 3-х типів: настінному Н та щитових Щ1, Щ2.
Основні функціональні можливості лічильника імпульсів ОВЕН СІ30:
- Прямий, зворотний або реверсивний лічильник імпульсів, що надходять від підключених до приладу датчиків.
- Визначення напрямку обертального руху вузлів і механізмів.
- Переведення кількості імпульсів у реальні одиниці вимірювання продукції.
- Вибір позиції десяткової крапки.
- Коефіцієнт масштабування.
- Чотири режими роботи вихідних пристроїв.
- Чотири дискретних входи для організації лічби та реалізації функцій старт/стоп, блокування, скидання.
- Універсальні входи, що дозволяють працювати з датчиками PNP/NPN-типу, сухим контактом, датчиками високого та низького рівня, енкодерами.
- Вбудоване джерело живлення датчиків - 24В з максимальним струмом навантаження не більше 100 мА.
- Управління навантаженням за допомогою двох вихідних пристроїв.
- Збереження результатів лічби при відключенні живлення.
- Вбудований модуль інтерфейсу RS-485 та USB-порт для підключення до ПК.
- Підтримка протоколів Modbus (ASCII, RTU), ОВЕН.
- Автоматичне визначення протоколу зв'язку.
- Конфігуратор для налаштування лічильника з ПК.
- Покращена завадостійкість. Повна відповідність вимогам ГОСТ Р 51522 (МЕК 61326) щодо електромагнітної сумісності для обладнання класу А з критерієм якості.
Технічні характеристики:
| Параметр | Значення |
|---|---|
| Діапазон змінної напруги живлення | |
| Напруга | від 90 до 250 В |
| Частота | від 47 до 63 Гц |
| Діапазон постійної напруги живлення | від 10,5 до 30 В |
| Максимальна споживана потужність | не більше 12,5 ВА |
| Маса | не більше 1 кг |
| Середній термін служби | 8 років |
| Міжповірочний інтервал | 2 роки |
| Частота вхідних імпульсів | не більше 10000 Гц |
| Тривалість вхідних імпульсів | не менше 50 мкс |
| Діапазон значень множника | від 0,00001 до 99999 |
| Частота вхідного фільтра | від 1 до 50000 Гц |
| Шпаруватість імпульсу | не менше 2 |
Входи:
- Кількість входів керування: 4
- Датчики, що підключаються:
- Комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле тощо)
- n-p-n–типу з відкритим колекторним виходом
- p-n-p–типу
- Напруга низького (активного) рівня на входах: 0…4 В
- Напруга високого рівня на входах: 10…30 В
- Кількість лічильних розрядів: 6
Інтерфейси зв'язку:
- RS-485 (протоколи: Modbus ASCII/RTU, ОВЕН)
- USB
Умови експлуатації:
Прилад призначений для експлуатації в закритих вибухобезпечних приміщеннях, вільних від агресивних парів та газів. Допустима температура навколишнього повітря становить від мінус 20 до +70 °С. Верхня межа відносної вологості повітря — не більше 95 % за температури +35 °С та нижчих температур без конденсації вологи. Атмосферний тиск повинен перебувати в діапазоні від 84 до 106,7 кПа. За стійкістю до механічних впливів під час експлуатації прилад відповідає групі виконання N2 за ГОСТ 12997-84.
