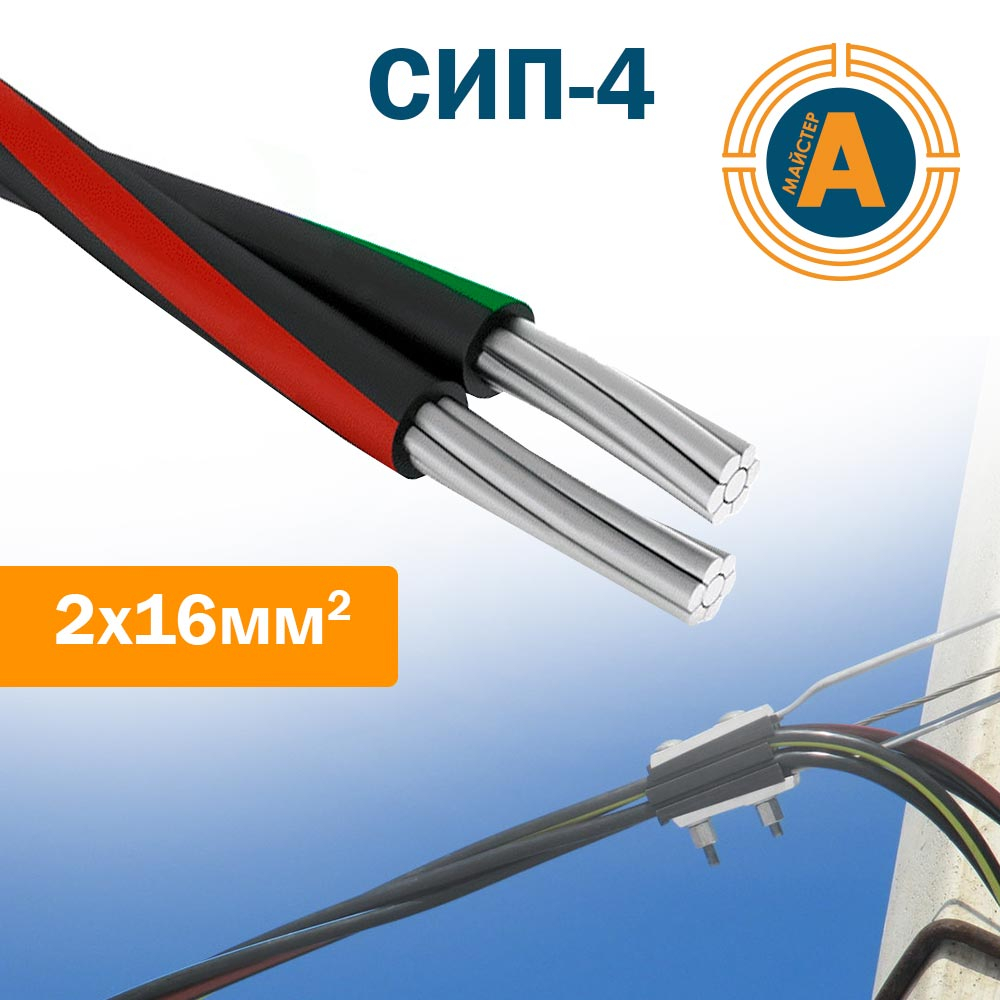

Самонесучий ізольований дріт СІП-4т, 2х16 кв.мм., ГОСТ
Опис -
СІП (самонесучий ізольований дріт) - тип дроту, призначеного для передавання і розподілу електричної енергії в повітряних силових і освітлювальних мережах напругою від 0,6/1 кВ або до 35 кВ.
Схема підключення -
Здебільшого застосовується радіальна схема розподілу від понижувальних трансформаторних підстанцій 10(6)/0,4 кВ, яка побудована з використанням самоутримних ізольованих проводів, підвішених на дерев'яних опорах. Цю систему було розроблено фінськими мережевими компаніями спільно з виробниками обладнання в 60-х роках, як альтернативу традиційним неізольованим проводам і кабельним лініям, підвішеним на тросах.
У фінських мережах здебільшого застосовується система СІП, що складається з трьох ізольованих фазних проводів, навитих навколо неізольованого нейтрального несучого проводу. Ізоляція провідників виконана з поліетилену низької щільності LDPE (англ. low density polyethylene) або зшитого поліетилену XLPE (англ. cross-linked polyethylene). Для підвіски таких проводів потрібні гаки, підтримувальні затискачі, анкерні затискачі та проколювальні затискачі.
Варіанти застосування -
Мережі 0,4 кВ виконуються трифазними, чотирипровідними. Лінія складається з 1-5 ізольованих проводів, навитих навколо несучого провідника з алюмінієвого сплаву. Несучий провідник використовується як нейтральний дріт. Несучий провідник може бути як голим, так і ізольованим. Нейтральний дріт заземлений на ТП і наприкінці кожної гілки або лінії завдовжки понад 200 м, або на відстані не більше ніж 200 м від кінця лінії або гілки, де під'єднано навантаження.
Переваги -
Самонесучі ізольовані проводи, на відміну від проводів неізольованих, мають ізолювальне поліетиленове покриття на фазних проводах і, залежно від модифікації, мають або не мають подібного покриття на несучому нейтральному проводі. Крім того, є різновид СІП без несучого проводу, у якого всі чотири дроти ізольовані. Усі три системи СІП на сьогоднішній день є рівноправними, оскільки вони однаково широко набули поширення в десятках країн.
Переваги СІП полягають у тому, що при його використанні:
- відсутній характерний для неізольованих ліній ризик схлестування проводів;
- зменшується ширина просіки; у місті потрібна менша смуга відчуження землі;
- застосування СІП знижує експлуатаційні витрати до 80%;
- ускладнюються сторонні підключення (для крадіжки електроенергії).
