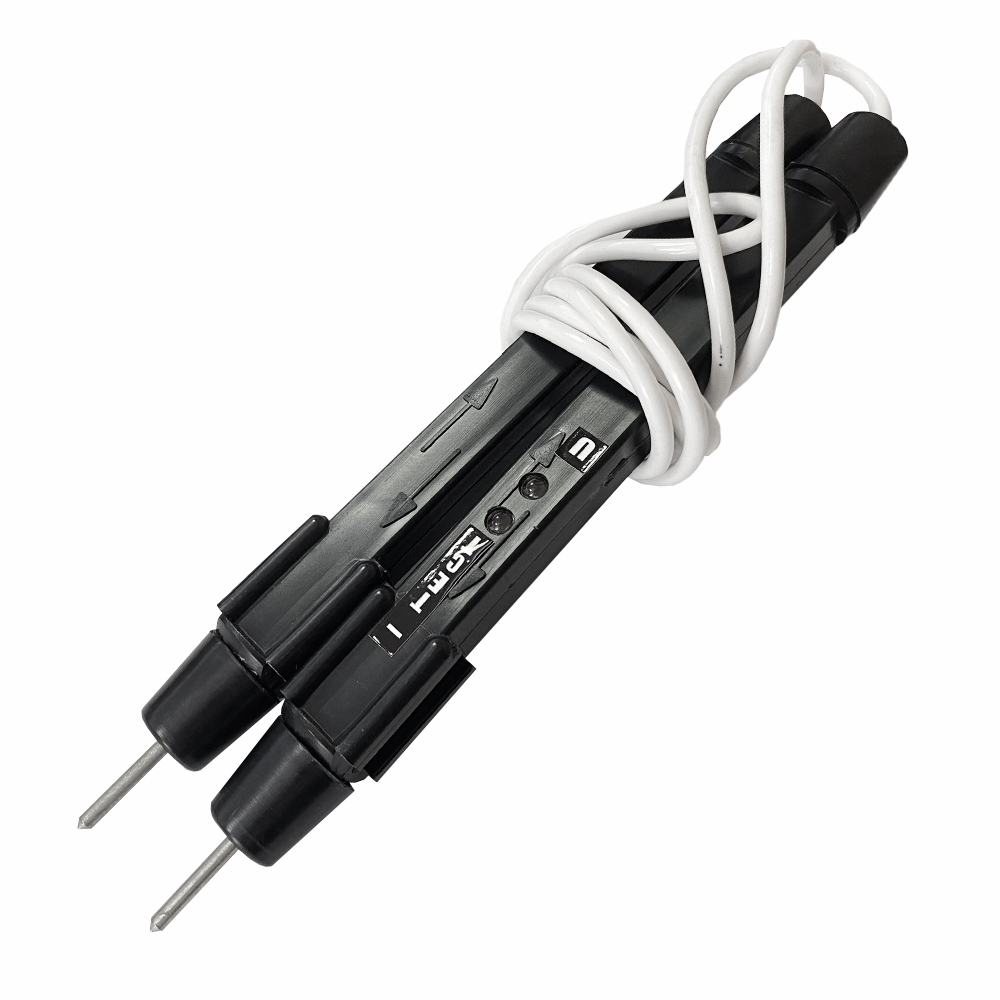

Контроль осуществляется с помощью светодиодных индикаторов.
Указатель имеет варианты исполнения, в зависимости от диапазона контролируемых напряжений и наличия дополнительных функций таких как:
- определение полярности напряжения постоянного тока (полярность);
- проверка целостности электрических цепей (прозвонка);
- определение фазного провода в цепях переменного тока (фаза);
- определение направленияя вращения (чередование) фаз в трехфазных цепях переменного тока (чередование фаз);
- сопровождение звуковым сигналом (звук).
Указатель предназначен для эксплуатации в следующих условиях:
- температура окружающей среды от -45°С до +40°С;
- относительная влажность воздуха- 80% при температуре +20°С;
- высота над уровнем моря до 1000 м;
- окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и не насыщенная парами кислот или щелочей.
Основные технические данные
Ток, протекающий через указатель, не более 10мА.
Сопротивление проверяемой цепи при прозвонке, не более 100 кОм.
Длительность зарядки указателя от сети ~ 220 В, не менее 10 сек.
Время хранения заряда, не менее 8 ч.
Время свечения излучающего элемента \"ТЕСТ\" при прозвонке после зарядки, не менее 20 сек.
Вид климатического исполнения У категории размещения 2 по ГОСТ 15150-69.
Электрическая прочность изоляции корпуса и провода, не менее 2000В.
Масса, не более 0,1 кг.
Габариты указателя: 195х42х25 мм.
10. Длина соединительного провода, не менее 1м.
