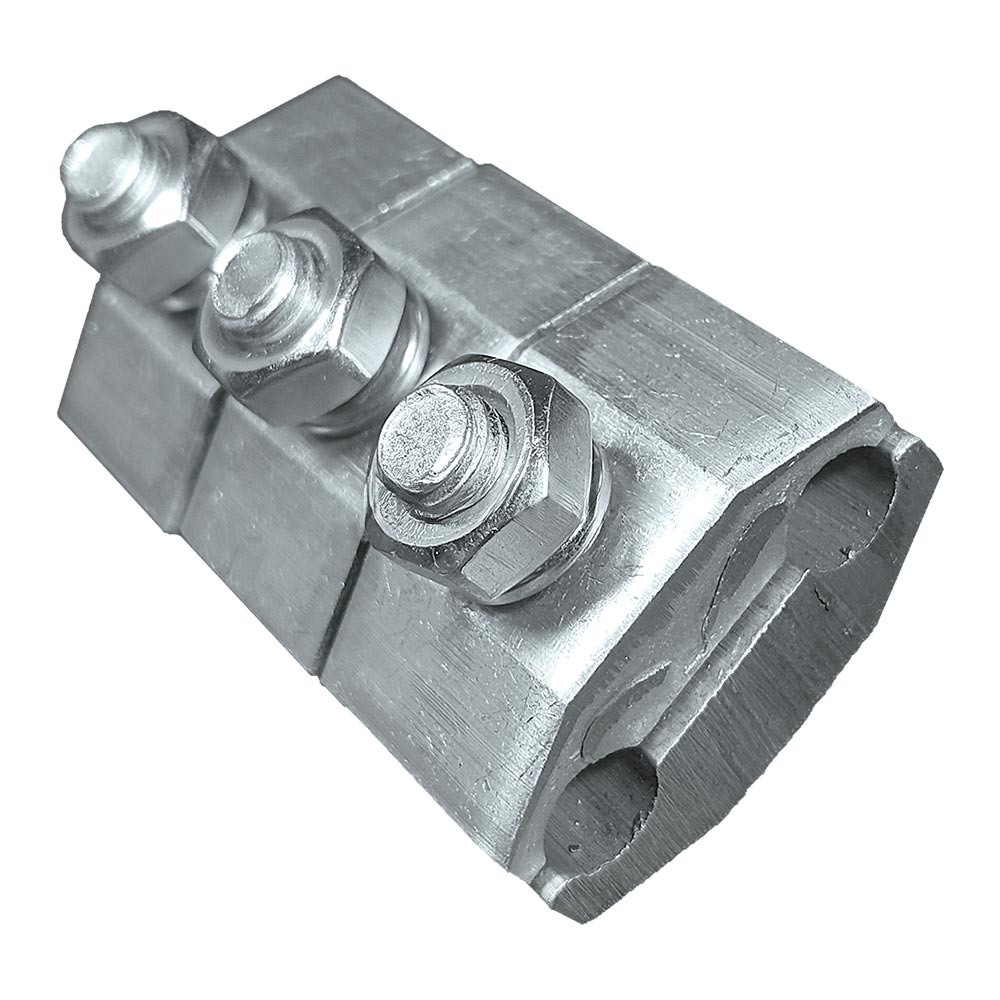

Плашечные болтовые зажимы ПА-1-1, ПА-2-2, ПА-3-2 применяются на линиях 0,38, 6, 10 кВ в следующих случаях:
- для анкерного и концевого крепления проводов на опорах ВЛ 0,38 кВ;
- для устройства ответвлений от ВЛ 0,38-20 кВ;
- для соединения алюминиевых и сталеалюминиевых проводов одного сечения в петлях опор анкерного типа ВЛ 0,38, 6, 10 кВ.
Зажим марки ПА-2-2 применяется также для крепления петли проводов при анкерном креплении на штыревых изоляторах. В соединительных плашечных зажимах провод закрепляется затяжкой плашек болтами. После затяжки болтов между краями желобных плашек и корпуса должен оставаться незначительный зазор. Наличие зазора подтверждает, что зажим выбран правильно. Через несколько дней необходимо дополнительно подтянуть болты, так как из-за деформации провода давление в контакте, обычно, ослабевает. При полной затяжке болтов провод прочно закрепляется плашками.
Зажим ПА 2-2 применяется для проводов: А70, АС 50/8, АС 70/11 мм2.
Диаметр проводов: 9,6-11,4 мм.
