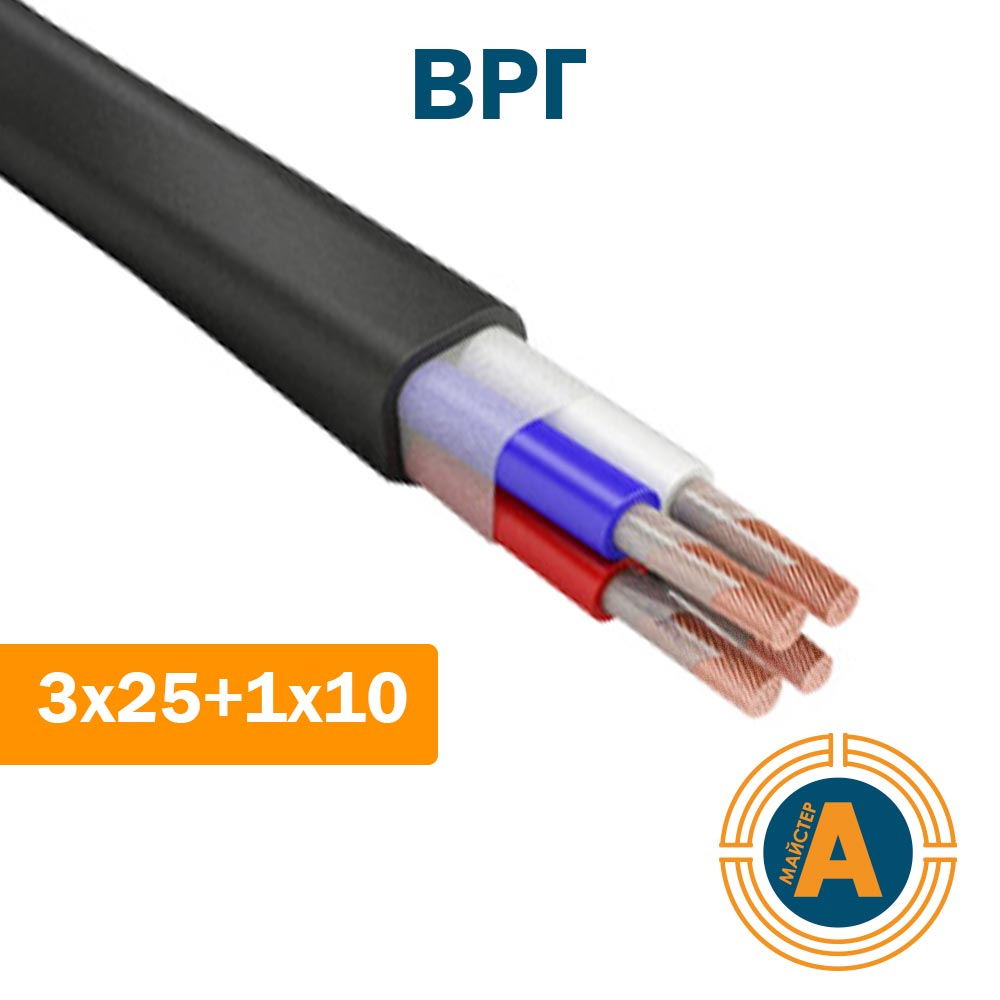

Расшифровка кабеля ВРГ 3х25+1х10:
В - Оболочка из поливинилхлоридного пластиката
Р - Изоляция из резины Типа РТИ-1
Г - Отсутствие защитных покровов
3 - количество основных жил
25 - сечение основных жил
1 - дополнительная жила
10 - сечение дополнительной жилы
Элементы конструкции кабеля ВРГ 3х25+1х10:
1. Медная многопроволочная токопроводящая жила (класс 2) сечением 1,0-240 кв.мм;
2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э для кабелей сечением 6 кв.мм и выше;
3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука,
маркировка жил:
• цифровая: 1, 2, 3, 4, жила заземления - 0, нулевая жила - без цифрового обозначения,
• цветовая: 1 - белая или жёлтая, 2 - синяя или зелёная, 3 - красная или малиновая, 4 - коричневая или чёрная, жила заземления - зелёно-жёлтая, нулевая жила - любого цвета;
4. Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э;
5. Оболочка из ПВХ пластиката марки О-40.
Область применения кабеля ВРГ 3х25+1х10:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частоты 50 Гц или на напряжение 1,0 кВ постоянного тока.
Кабели применяются для прокладки в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в сухих или сырых помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, часто затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозийной активностью. Кабели применяются для прокладки на специальных кабельных эстакадах и по мостам. Кабели в тропическом исполнении устойчивы к воздействию плесневых грибов. Кабели применяются при повышенных требованиях стойкости к коротким замыканиям и аварийным кратковременным воздействиям температуры до 200°С, суммарное время воздействия температуры 200°C при повторных коротких замыканиях не должно превышать 10 минут.
