Кабель МКСГ, МКСБ, МКСБпШп в свинцовой оболочке:
Кабель МКСГ предназначен для прокладки в канализациях, трубах, блоках, коллекторах, тоннелях и внутри помещений при
отсутствии механических воздействий на кабель, в среде, нейтральной по отношению к оболочке, в условиях, не
характеризующихся повышенным электромагнитным влиянием.
Кабель МКСБ предназначен для прокладки в грунтах, нейтральных по отношению к оболочке, если кабель не подвергается
значительным растягивающим или сдавливающим усилиям, в районах, не характеризующихся повышенным электромагнитным
влиянием.
КАБЕЛЬ МКСГ
КОНСТРУКЦИЯ:
1. Однопроволочная медная проводящая ток жила номинальным диаметром 1,2 мм.
2. Кордельно-полистирольная изоляция: — кордель из полистирола номинальной толщиной 0,8 мм, наложенный по открытой
спирали с шагом 5,5 мм; — две полистирольные ленты толщиной не более 0,045 мм, наложенные на кордель в виде обмотки.
Изолированные жилы скручены в звёздную четвёрку вокруг круглого корделя из полистирола номинальным диаметром 1,1 мм.
3. Поясная изоляция из кабельной бумаги суммарной номинальной толщиной 0,48 мм.
4. Свинцовая оболочка согласно ГОСТ 24641-81 номинальной толщиной 1,32 — 1,44 мм.
5. Г-без защитного покрова.
ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЯ - КАБЕЛЬ МКСГ:
магистральный кабель
кордельно-полистирольная изоляция
свинцовая оболочка
отсутствие защитного покрова

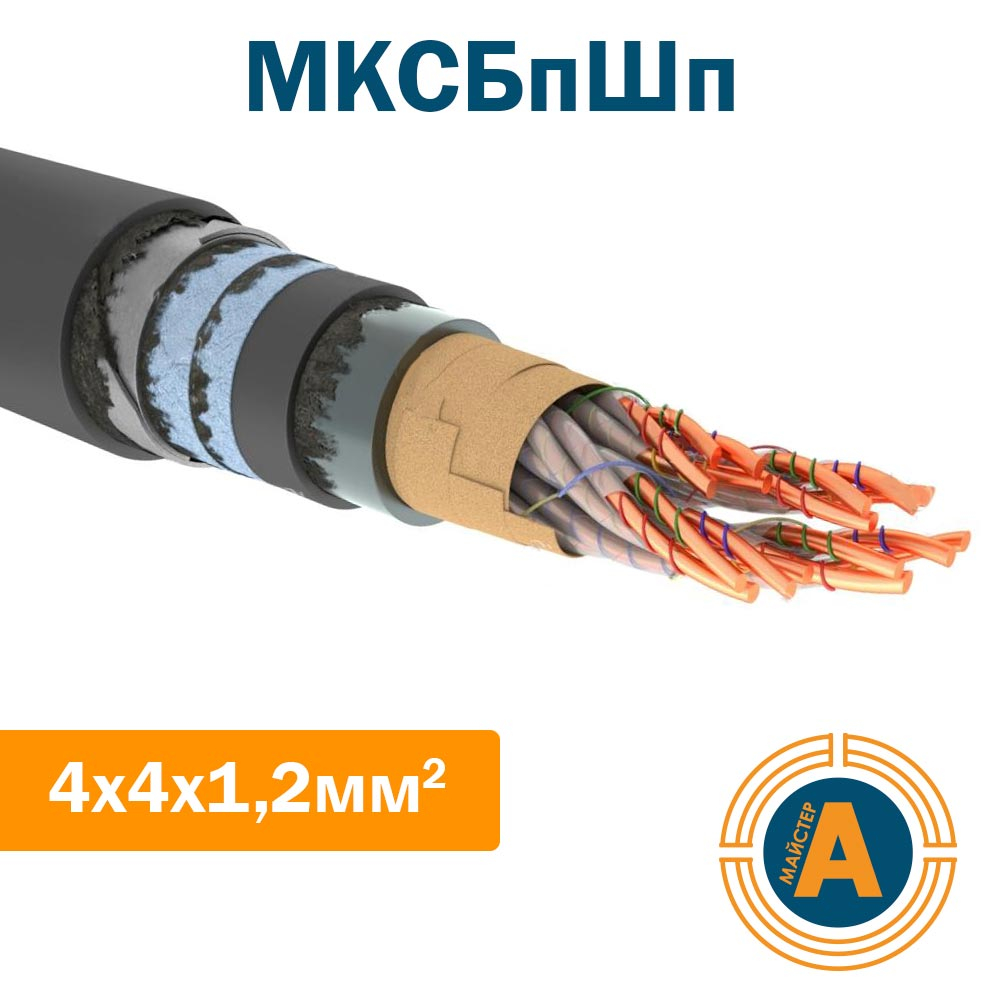

Конструкция - кабель МКСБ,МКСБпШп:
1.Токопроводящие жилы - из медной проволоки
2. Изоляция – жилы изолированы полистирольной нитью (корделем), наложенной открытой спиралью, и полистирольной лентой,
наложенной с перекрытием в сторону, противоположную направлению наложения нити.
3. Четыре жилы с изоляцией различных цветов скручены в звездную четверку с центральным заполнителем из круглой
полистирольной нити, в четверке две жилы, расположенные по диагонали, образуют рабочую пару. Изоляция жил первой пары
четверки имеет красный и желтый цвета, второй пары – синий и зеленый.
4. Скрученная четверка обмотана по открытой спирали цветной хлопчатобумажной или синтетической пряжей или лентой из
синтетического материала. Цвета пряжи или ленты всех четверок различны; цвета двух смежных четверок (счетной и
направляющей) – соответственно красный и зеленый.
5. Четверки скручены в сердечник кабеля. Сердечник кабеля МКСБ имеет поясную изоляцию из кабельной бумаги.
6. Оболочка – наложена поверх поясной изоляции
7. Защитный покров типа Б:
- подушка из синтетических лент и битума;
- броня из двух стальных лент;
- наружный покров из стеклопряжи, битума и мелового раствора(у МКСБ)
Б - Броня из двух стальных лент
п - В подушке под броней имеется защитный полиэтиленовый шланг
Шп - Защитный покров в виде шланга из полиэтилена (у МКСБпШп)
