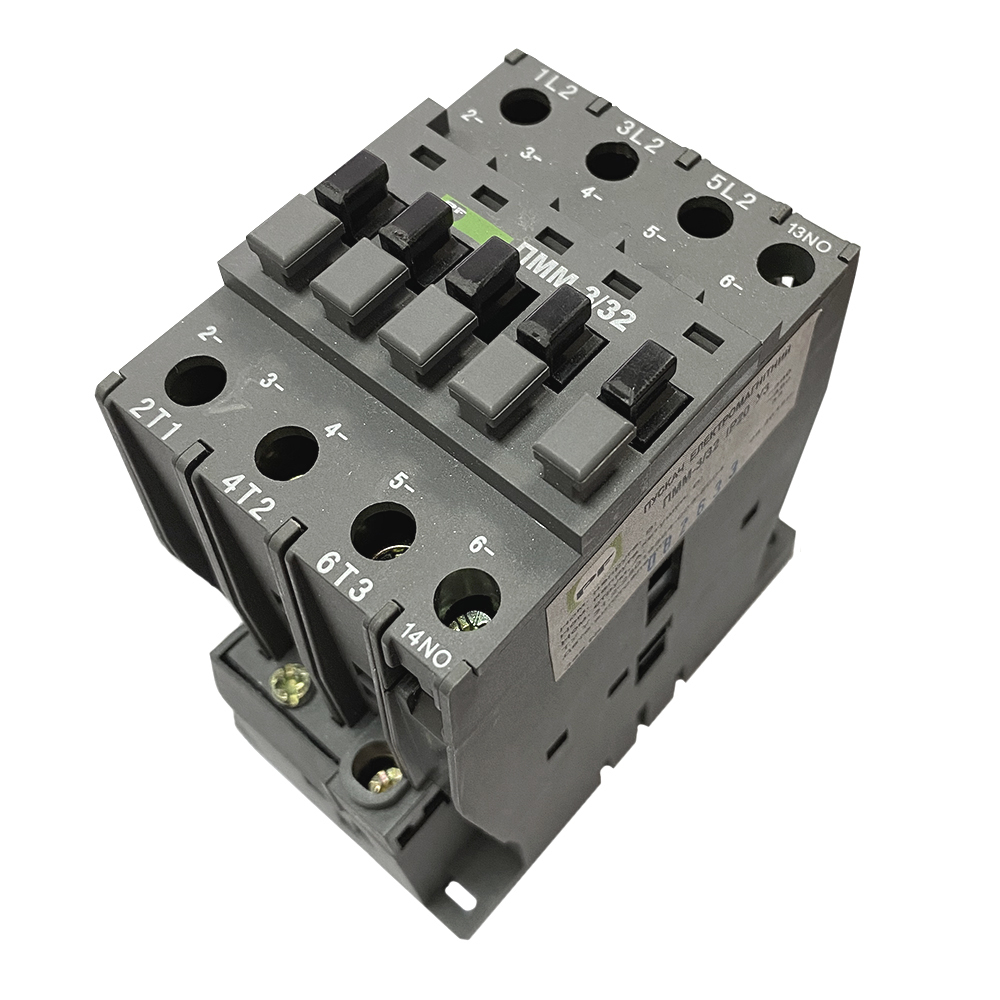

Магнитный пускатель \"Промфактор\" ПММ 3/32
Описание
Пускатели магнитные серии ПММ являются электромагнитными коммутирующими устройствами открытого исполнения с естественным охлаждением. Предназначены для дистанционного пуска, остановки и реверсирования трехфазных асинхронных двигателей с короткозамкнутым ротором. Совместно с тепловым реле пускатели защищают управляемые электродвигатели от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве фазы.
Пускатели ПММ выпускаются 8 типоразмеров напряжением до 660В, частотой 50Гц и токами от 9 до 1000А.
Технические характеристики:
Пускатель ПММ
- Номинальное рабочее напряжение силовых контактов - ~380
- Напряжение изоляции - ~690В
- Номинальный тепловой ток (AC-1) - 60 А
- Номинальный рабочий ток (АС-3) - 32 А
- Номинальная мощность главных контактов по АС-3
при 220В - 7,5 кВт
при 380В - 11 кВт
при 660В - 13 кВт - Количество срабатывания в час - 1200
- Габаритные размеры - 56,6х90,7х104,7 мм
Катушка управления пускателя ПММ
- Номинальное напряжение катушки управления - ~380 В
- Диапазон напряжения управления:
срабатывание - 0,8-1,1 Uн
отпускание - менее 0,7 Uн - Мощность потребления катушки Uн:
срабатывание - 200 Вт
удерживание - 20 Вт
