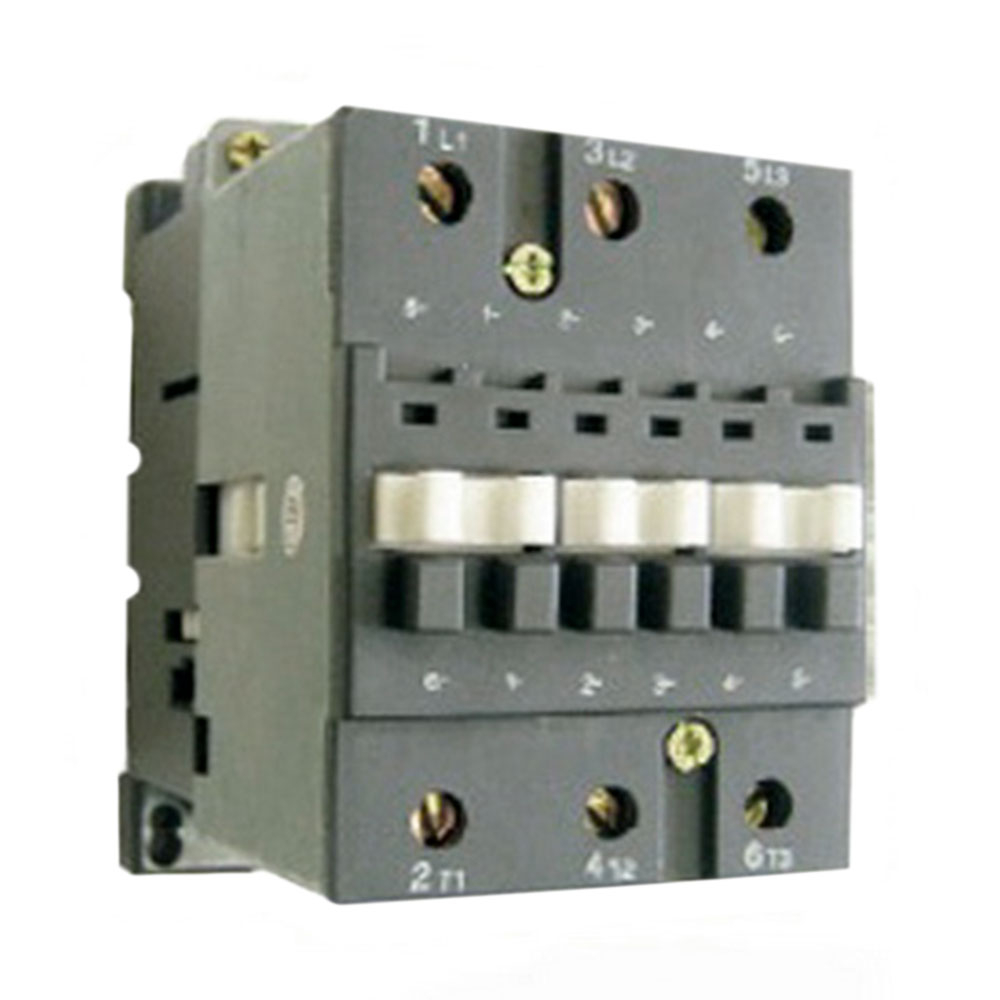

Магнитный пускатель \"Промфактор\" ПММ 4/63 (четвёртой величины)
Описание
Пускатели магнитные серии ПММ являются электромагнитными коммутирующими устройствами открытого исполнения с естественным охлаждением. Предназначены для дистанционного пуска, остановки и реверсирования трехфазных асинхронных двигателей с короткозамкнутым ротором. Совместно с тепловым реле пускатели защищают управляемые электродвигатели от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве фазы.
Пускатели ПММ выпускаются 8 типоразмеров напряжением до 660В, частотой 50Гц и токами от 9 до 1000А.
Технические характеристики:
Пускатель ПММ
- Номинальное рабочее напряжение силовых контактов - ~380
- Номинальное напряжение изоляции - ~690В
- Номинальный тепловой ток (AC-1) - 125 А
- Номинальный рабочий ток (АС-3) - 63 А
- Номинальная мощность главных контактов по АС-3
при 220В - 18,5 кВт
при 380В - 30 кВт - Количество срабатывания в час - 1200
- Коммутационная износостойкость циклов - 1000х10³
- Масса - 2,65 кг
Катушка управления пускателя ПММ
- Номинальное напряжение катушки управления - 380 В
- Диапазон напряжения управления:
срабатывание - 0,85-1,1 Uн
отпускание - менее 0,75 Uн - Мощность потребления катушки Uн:
срабатывание - 175 Вт
удерживание - 20 Вт
