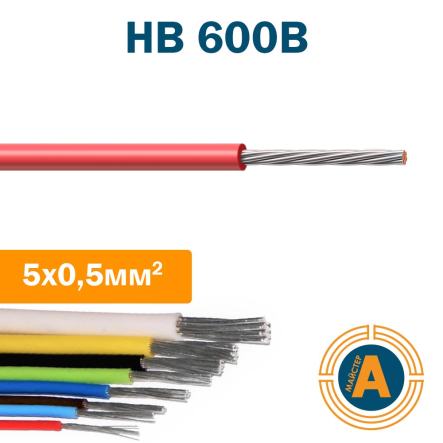

Монтажные провода предназначены для работы при номинальном переменном напряжении 600 и 1000В частоты до 10000Гц и постоянном напряжении 840 и 1400В соответственно, в цепях электрических устройств общепромышленного применения.
НВ 1 монолитная жила
НВ 3; НВ 4; НВ 5 (цифры-3,4,5----класс гибкости)
Конструкция:
Токопроводящая жила для НВ1 - медная луженая проволока.
Токопроводящая жила для НВ3; 4; 5 - скрученные медные луженые проволоки.
Токопроводящая жила провода НВМ-4многопроволная, скрученная из медных НЕ луженых проволок.
Изоляция - ПВХ пластикат.
НВЭ-экран из медных луженных проволок сплетенных в косичку.
Технические и эксплуатационные характеристики:
Температура окружающей среды при эксплуатации: от +105 0С до -50 0С |
Относительная влажность воздуха (при t0 +40 0С) 98% |
Средний срок службы 15 лет |
Гарантийный срок хранения 1,5 года |
Провода стойки к воздействию вибрационных нагрузок, многократным ударам, растрескиванию при температуре +1500С, к воздействию бензина и минерального масла.
Провода не распространяют горение.
Номинальный наружный диаметр, мм | Масса,кг/км | ||||||||
Число жил, сечение, мм2 | НВ-1 660В | НВ-3 660В | НВ-4 660В | НВ-5 660В | НВ-1 660В | НВ-3 660В | НВ-4 660В | НВ-5 660В | |
0,12 | 7х0.15 | 1,45 | 1,95 | 8,1 | 2,4 | 7,8 | |||
0,2 | 7х0.20 | 1,6 | 2,1 | 1,35 | 9,4 | 3,6 | 9,1 | 3,2 | |
0,35 | 19х0.15 | 1,9 | 2,4 | 1,7 | 11,4 | 5,5 | 11,2 | 4,7 | |
0,5 | 16х0.20 | 2,1 | 2,6 | 1,85 | 14,8 | 7,1 | 14,5 | 5,2 | |
0,75 | 19х0.23 | 2,4 | 2,9 | 2,1 | 21,5 | 10 | 21,2 | 9,3 | |
1 | 19х0.26 | 2,5 | 3 | 2,3 | 24,1 | 12,3 | 23,6 | 11,9 | |
1,5 | 19х0.32 | 2,9 | 3,4 | 29,8 | 17,7 | 29,2 | |||
2,5 | 49х0.26 | 3,5 | 4 | 41,6 | 29,2 | 41,3 | |||
4 | 49х0.32 | 4,3 | 4,8 | 64,4 | 43,9 | 64,2 | |||
6 | 49.0.39 | 5,2 | 5,7 | 87,8 | 64,5 | 87,4 |
