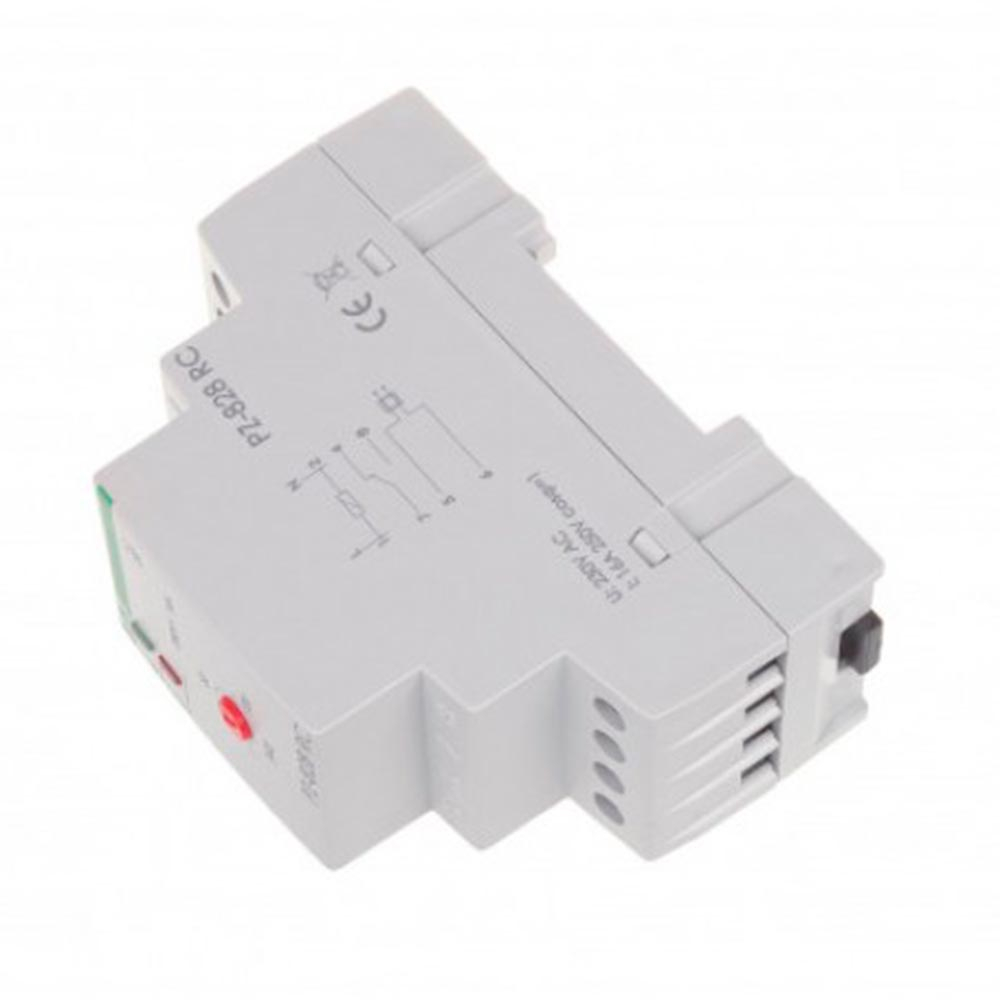

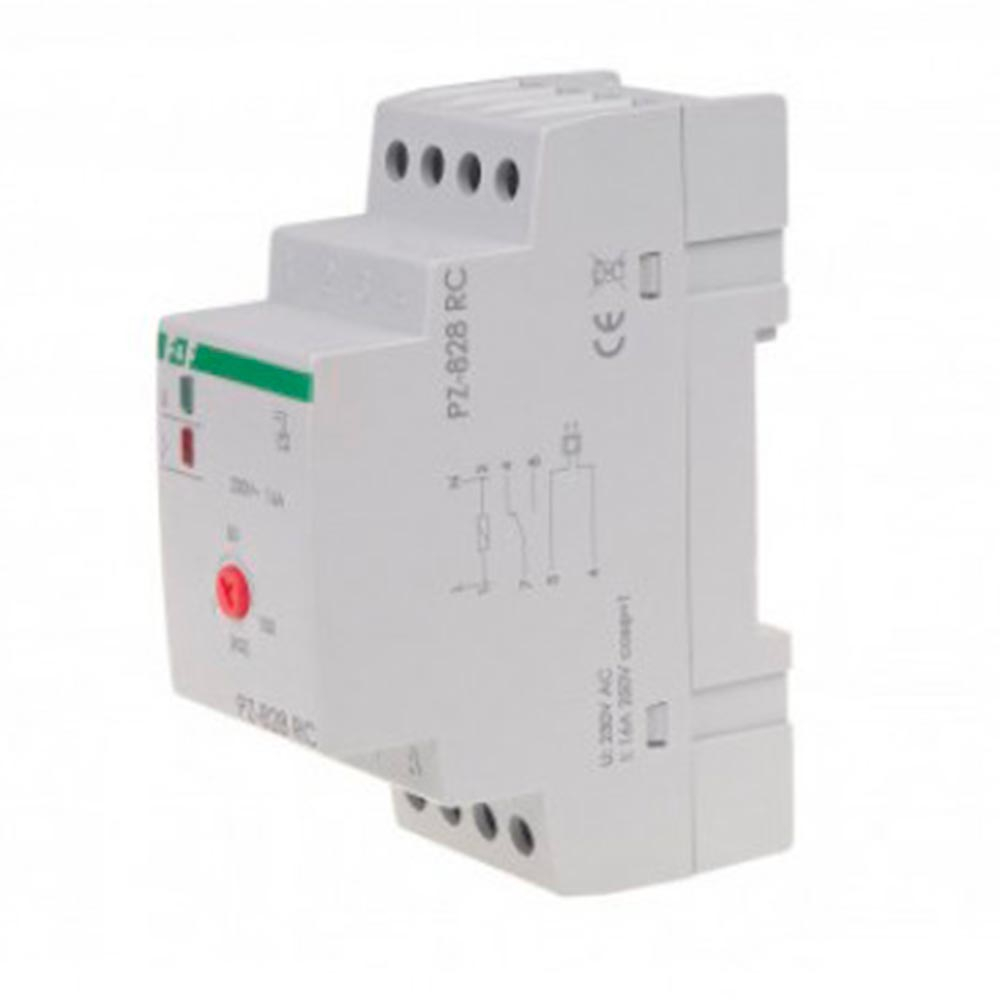

Реле контроля уровня жидкости ДР828Р
Реле ДР-828Р предназначены для выявления присутствия жидкостей, которые проводят электрический ток на уровне высоты вмонтированных детекторов.
Реле ДР-828Р имеет дополнительно регулятор чувствительности на проводимость жидкости.
напряжение питания 220 В, 50 Гц
максимальный ток нагрузки 16 A (cos?=1)
потребляемая мощность 1,1 Вт
контакты выходного реле 1 на переключение
выходные контакты 5-6 гальванически изолированные от сети

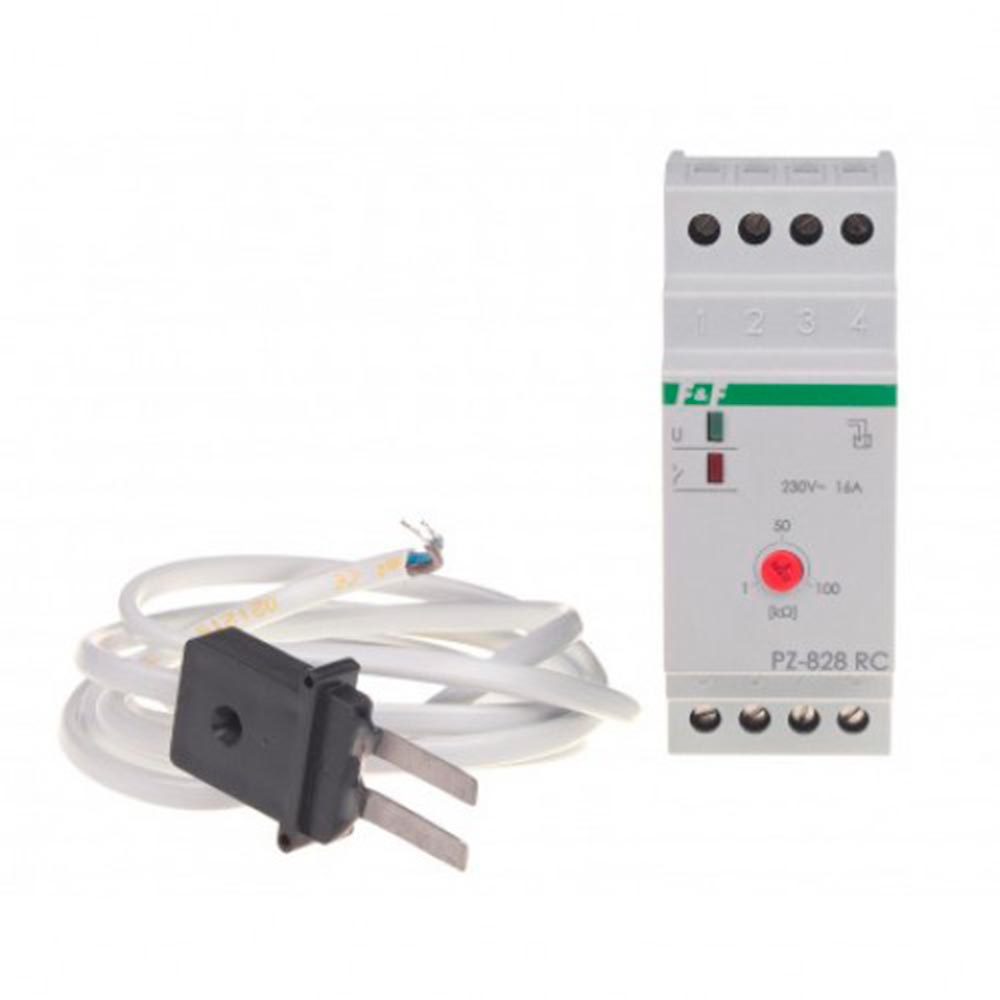

датчик жидкости электродный
длина электродов 30 мм
расстояние между электродами 5 мм
размеры датчика жидкости 30х20х5 мм
подсоединение датчика жидкости кабель 1,5 м
напряжение датчика менее 6 В
ток датчика менее 0,13 мА
степень защиты устройства IP40
выносливость контактов 105 включений
присоединение проводов зажимы винтовые 2,5 мм2
монтаж устройства на шине 35 мм
габаритные размеры 2 модуля типа S (35 мм)
Замечание:
Для контроля уровня жидкости в нескольких точках к выходным контактам 5-6 можно подсоединить до 10 датчиков влажности - последовательно или параллельно. При последовательном подсоединении для срабатывания устройства жидкость должна замкнуть электроды во всех подсоединенных датчиках влажности. При этом уменьшается чувствительность датчиков. При параллельном подсоединении для срабатывания устройства достаточно присутствия жидкости на электродах хотя бы одного из датчиков.
Провод датчика жидкости можно продлить до 100 м.
