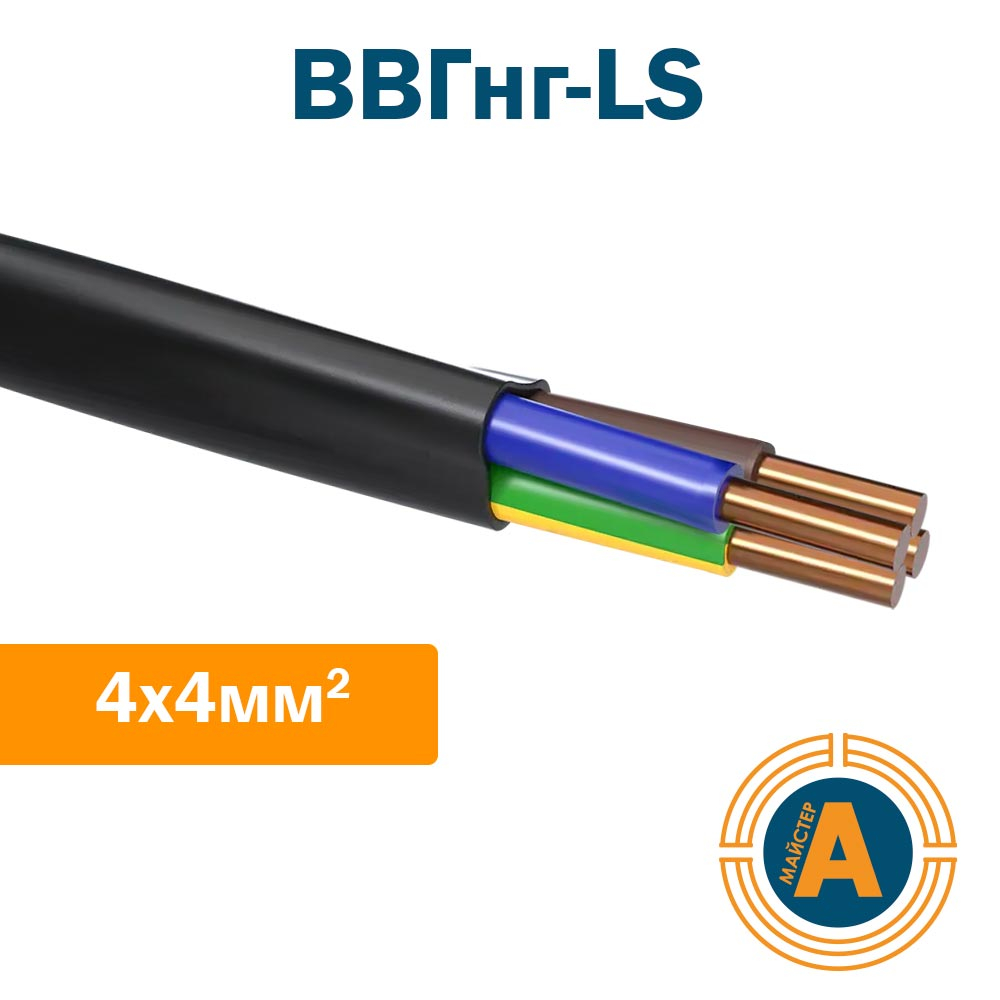

ВВГнгLS (нгд,нг-нд) - Силові кабелі з мідними жилами з ізоляцією і оболонкою з полівінілхлоридних композицій
зниженої пожежонебезпеки. (Індекс LS в марках означає низьке димо (і газовиділення Low Smoke)< / SPAN>< / SPAN>< / SPAN>< / P>
ЗАСТОСУВАННЯ:
Кабелі, що не поширюють горіння, з низьким димо - та газовиділенням призначені для передачі і розподілу
електроенергії в стаціонарних установках на номінальну змінну напругу 0,66 кВ та 1 кВ частоти 50 Гц. < / SPAN > < / SPAN>< / SPAN>кабелі < / SPAN > < / P>
виготовляються для загальнопромислового застосування і атомних станцій при поставках на внутрішній ринок і на експорт.
Кабелі не поширюють горіння при прокладці в пучках.
КОНСТРУКЦІЯ:
1. Струмопровідна ЖИЛА – мідна однодротяна або багатодротяна, круглої або секторної форми, 1 або 2
класу.
2. Ізоляція< / STRONG > - з полівінілхлоридної композиції зниженої пожежонебезпеки. ізольовані жили багатожильних < / SPAN > < / SPAN > < / P>
кабелів мають відмінне забарвлення. Ізоляція нульових жил виконується < / SPAN>блакитного кольору. Ізоляція жив заземлення< / SPAN>< / SPAN>< / SPAN > < / P>
виконується двоколірної (зелено-жовтого забарвлення).
3. Скручування – ізольовані жили двох-, трьох-, чотирижильних кабелів скручені; двох - і трижильні кабелі мають жили
однакового перерізу, четырехжильные мають всі жили однакового перерізу або одну жилу меншого перерізу (жилу заземлення
або нульову).
4. Внутрішня екструдована оболонка< / STRONG > & nbsp;– накладається по скрученим ізольованим жилах з ПВХ< / SPAN>< / SPAN > < / SPAN > < / P>
композиції зниженої пожежонебезпеки, яка заповнює проміжки між жилами. < / SPAN > < / SPAN>< / SPAN>товщина внутрішньої оболонки не < / SPAN > < / P>
менше 0,3 мм. Кабелі з секторними жилами допускається виготовляти без внутрішньої оболонки, в цьому випадку поверх скручених
ізольованих жил повинна бути накладена з перекриттям одна або дві стрічки з поліетилентерефталатної плівки або
термоскріплення полотна.
5. Зовнішня оболонка & nbsp; - з ПВХ композиції зниженої пожежонебезпеки. Для кабелів з перетином круглих< / SPAN>< / SPAN>< / SPAN > < / P>
струмопровідних жил до 16 мм2 допускається накладення зовнішньої оболонки з одночасним заповненням проміжків
між жилами. У цьому випадку внутрішня екструдована оболонка не накладається.
