Провід для щіток

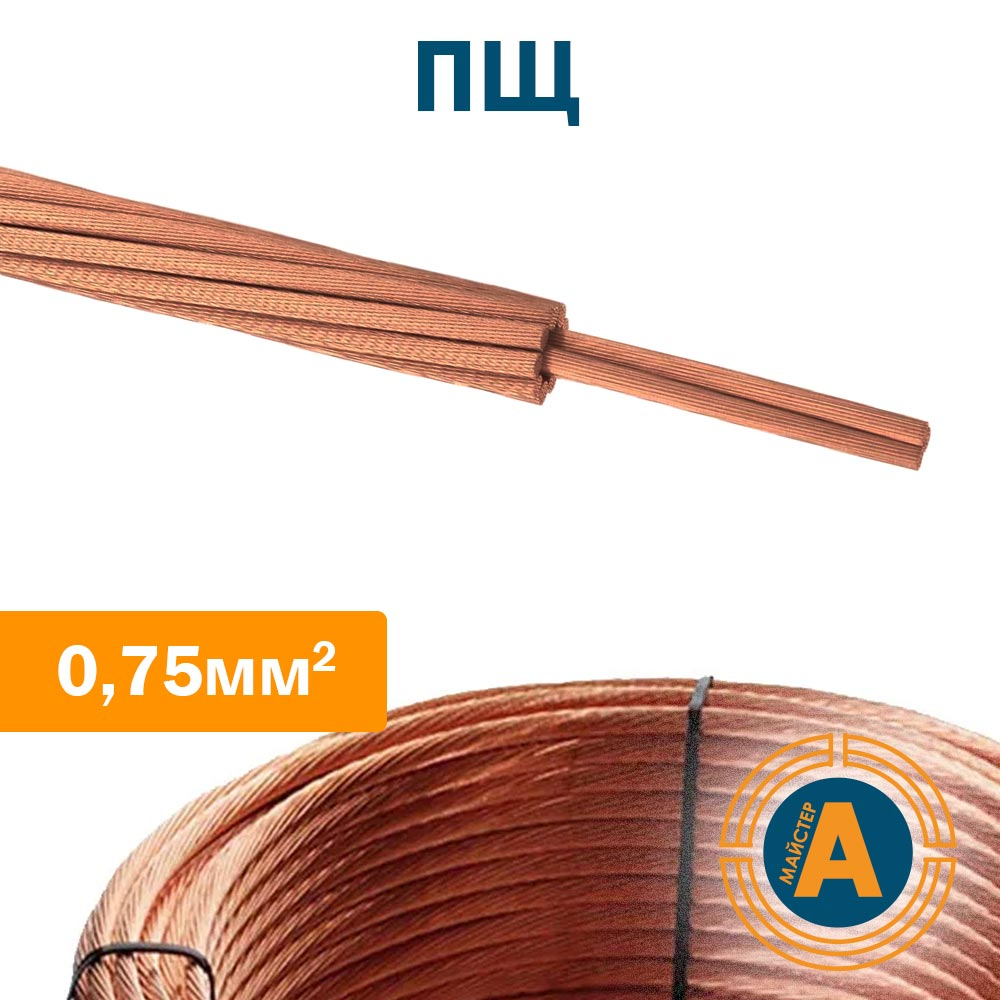

Провід ПЩ гнучкий неізольований для щіток електричних машин.
Застосування і характеристики:
Провід ПЩ нормальної та особливої гнучкості призначений для застосування в якості з'єднання щіток електричних машин з контактними клемами. Робоча температура від -60 до +230. Дроти повинні витримувати атмосферні опади (роса, іній, дощ), соляний туман, сонячне випромінювання (інтегральне, ультрафіолетове), статичний, динамічний пил (пісок), цвілеві гриби.
| Сечение провода, мм2 | Конструкция провода (Число пучков и система их скрутки число стренг число проволок диаметр проволок, мм) | Диаметр стренги, мм | Диаметр пучка, мм | Диаметр провода, мм | Масса 1км провода, кг | Эл. сопротивление постоянному току на 1 км длины и +20°С, Ом, не более | Токовая нагрузка, А | |
|---|---|---|---|---|---|---|---|---|
| Период приемки, поставки | Период эксплуатации и хранения | |||||||
| 0.75 | (1+6)x28x0.071 | 0.45 | - | 1.50 | 7.14 | 27.0 | 32.0 | 12.0 |
| 1.00 | 4x2x30x0.071 | 0.45 | 0.90 | 1.80 | 8.79 | 21.0 | 25.0 | 15.0 |
| 1.25 | 5x2x30x0.071 | 0.45 | 0.90 | 2.00 | 10.85 | 17.0 | 20.0 | 17.5 |
| 1.50 | (1+6)x2x28x0.071 | 0.45 | 0.90 | 2.20 | 14.18 | 14.0 | 17.0 | 19.0 |
| 1.60 | (1+6)x2x30x0.071 | 0.45 | 0.90 | 2.20 | 15.35 | 12.0 | 14.0 | 20.0 |
| 2.00 | 6x3x30x0.071 | 0.45 | 0.97 | 2.40 | 19.57 | 9.3 | 11.0 | 24.0 |
| 2.50 | (1+6)x3x30x0.071 | 0.45 | 0.97 | 2.70 | 22.80 | 8.0 | 9.6 | 26.0 |
| 3.20 | (1+6)x4x30x0.071 | 0.45 | 1.08 | 3.00 | 30.40 | 6.0 | 7.2 | 32.0 |
| 4.00 | (1+6)x43x0.13 | 1.04 | - | 3.12 | 38.00 | 5.0 | 6.0 | 38.0 |
| 6.00 | (3+9)x38x0.13 | 0.95 | - | 3.94 | 57.52 | 3.5 | 4.2 | 50.0 |
| 8.00 | (1+6+12)x33x0.13 | 0.87 | - | 4.36 | 77.50 | 2.4 | 2.9 | 60.0 |
| 10.00 | (1+6+12)x39x0.13 | 0.95 | - | 4.74 | 93.46 | 2.0 | 2.4 | 75.0 |
| 12.50 | (3+9)x2x39x0.13 | 0.95 | - | 5.70 | 115.80 | 1.6 | 1.9 | 85.0 |
| 16.00 | (3+9)x3x36x0.13 | 0.91 | - | 6.37 | 160.20 | 1.2 | 1.4 | 100.0 |
