Симметричные низкочастотные кабели связи с кордельно-бумажной изоляцией предназначены для соединения телефонных и
телеграфных узлов, устройств кабельных вводов и вставок в воздушные линии связи, устройств соединительных линий между
АТС, а также АТС и МТС.
Токопроводящие жилы однородных симметричных кабелей из медной отожженной проволоки диаметром 0,8; 0,9 и 1,2 мм
обматывают бумажным корделем и лентой кабельной бумаги. Четыре изолированные жилы разной расцветки скручивают в
четверку с шагом не более 300 мм и обматывают хлопчатобумажной пряжей или бумажной лентой, цвет которых для четверок с
различными шагами скрутки принимают различным.

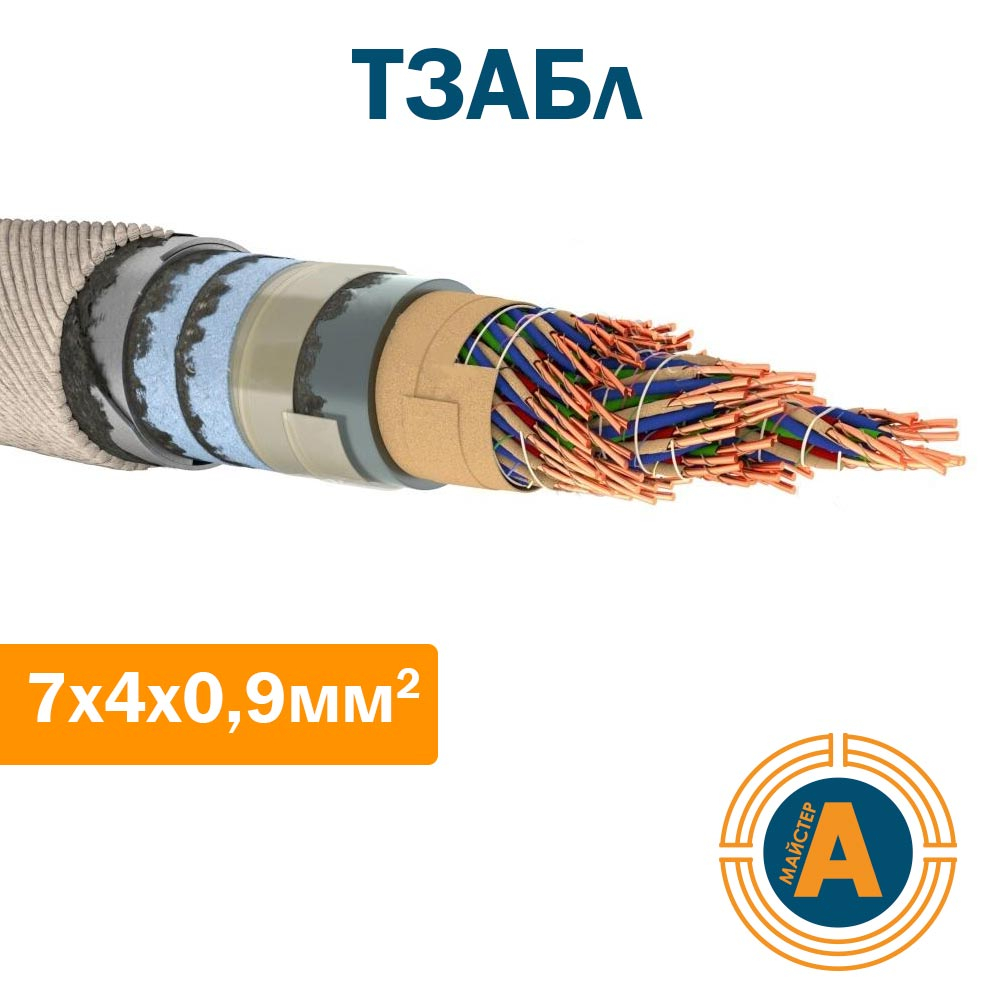

Конструкция:
1. Медная однопроволочная токопроводящая жила диаметрами 0.9 или 1.2 мм.
2. Изоляция кордельно-бумажная.
3. Скрученная звездная четверка (группа).
4. Сердечник скрученный концентрическими повивами из групп.
5. Поясная изоляция из двух бумажных лент, наложенных с перекрытием.
6. Оболочка из алюминия.
Защитный покров типа Б:
- подушка из крепированной бумаги и битума;
- броня из двух стальных лент;
- наружный покров из стеклопряжи, битума и мелового раствора.
Транспортирование и хранение кабелей с кордельно-бумажной изоляцией производится при внутреннем избыточном давлении
под алюминиевой оболочкой, равным 0,06 - 0,11 МПа. Хранение кабеля должно производиться на барабанах, установленных на
площадках, предохраняющих их от непосредственного касания грунта, при температуре от -40 до 50°С и при условии защиты от
прямого действия солнечных лучей и отсутствия в окружающем воздухе паров кислот, щелочей и других агрессивных веществ.
Кабели устойчивы к воздействию повышенной до +45°С и пониженной до -45°С температуре окружающей среды.
Кабели предназначены для прокладки ручным и механизированным способом при температуре от -15 до +40°С. Изгибы кабелей
при монтаже производятся при температуре не ниже -10°С.
При прокладке кабелей допускается не более двух двойных изгибов по окружности, диаметром 25D для кабелей со свинцовой
оболочкой и 30D для кабелей с алюминиевой оболочкой. При монтаже допускается воздействие температуры 130°С.
Кабели можно эксплуатировать под избыточным давлением воздуха или инертного газа внутри кабеля 50 - 60 кПа при
относительной влажности не более 15% при температуре 20°С.
