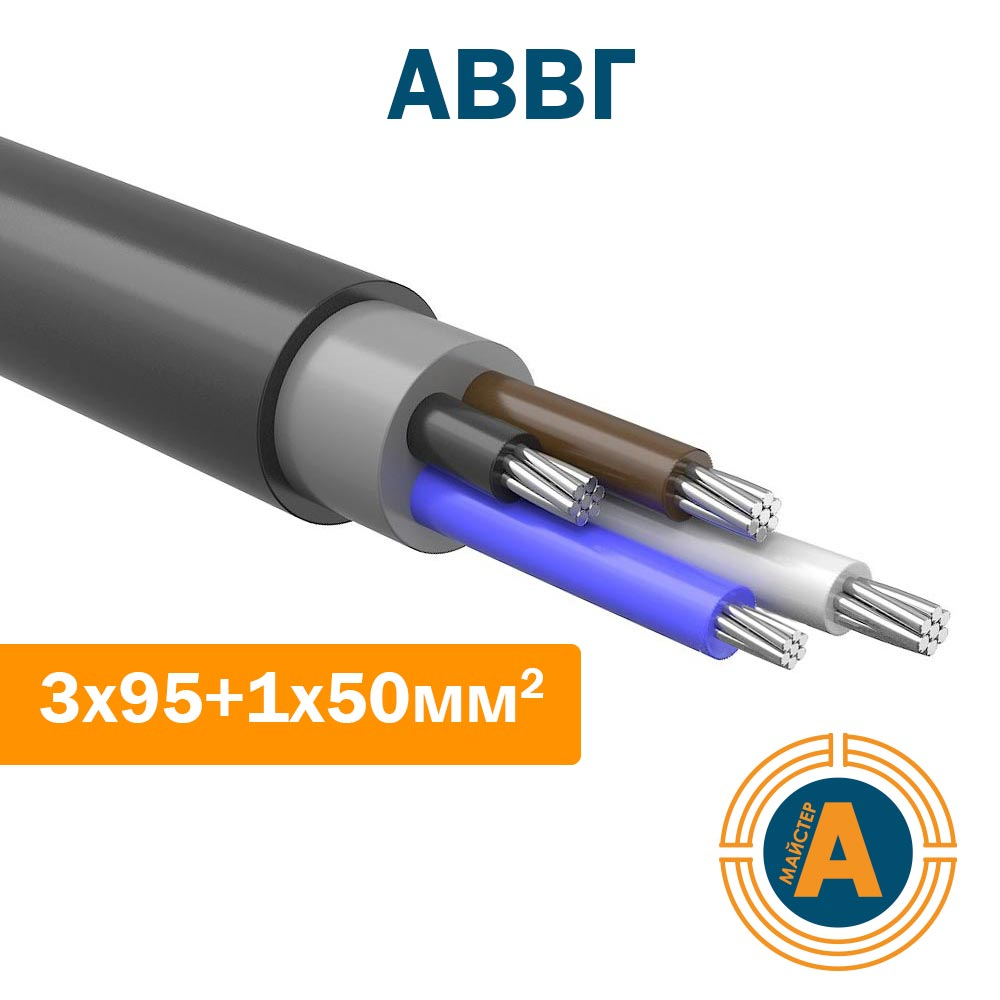

Кабель силовой АВВГ, 3*95 кв.мм. + 1*50 кв.мм., алюминий, монолитная жила, K2502473

Кабель силовой АВВГ
количество и сечение жил – 3*95+1*50 кв.мм., материал – алюминий, исполнение жилы – монолит, арт. – АВВГ 3х95+1х50, K2502473

Описание:

АВВГ 3×95+1×50 — надежный силовой кабель с монолитной алюминиевой жилой, ПВХ изоляцией и оболочкой, рассчитанный на напряжение до 1 кВ. Подходит для стационарной прокладки в трехфазных сетях и выдерживает ток до 217 А в воздухе / 279 А в земле.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1 кВ частоты 50 Гц. Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе. Кабели не рекомендуются для прокладки в земле (траншеях).

Кабели марки АВВГ не распространяют горение при одиночной прокладке.

КОНСТРУКЦИЯ КАБЕЛЯ:

1. ТОКОПРОВОДЯЩАЯ ЖИЛА – алюминиевая, однопроволочная (монолитная) или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. ИЗОЛЯЦИЯ – из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки). Изолированные жилы многожильных кабелей могут иметь цифровую маркировку.
3. СКРУТКА – изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения; трех-, четырех- и пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
4. ОБОЛОЧКА – из ПВХ пластиката.

Технические характеристики

• Конфигурация жил: 3×95 мм² + 1×50 мм², монолитная алюминиевая (ож)
• Напряжение: 0,66/1 кВ
• Ток нагрузки: до 217 А (воздух) / 279 А (грунт)
• Диаметр: ≈ 34–37 мм
• Масса: ≈ 2,27 кг/м (≈ 1550 кг/км)
• Радиус изгиба: ≥ 7,5…10 диаметров ≈ 270–350 мм
• Климатическое исполнение: –50…+50 °C, УХЛ по ГОСТ
• Изоляция и оболочка: ПВХ-пластикат
• Срок службы: ≥ 30 лет

Как использовать кабель АВВГ (How-to розділ)

Оцените потребность в токе

Рассчитайте ток: до 217 А — одного кабеля вполне достаточно.

Планируйте трассу прокладки

Для открытой прокладки используйте крепления, для земли — дренаж и трубы.

Подготовьте монтаж

Температура монтажа не ниже –15 °C, радиус изгиба ≥ 270 мм.

Подключение к щиту

Снимите оболочку, подключите фазы к клеммам трехфазного щита.

Проверьте работу

Пропустите ток, проверьте изоляцию и наблюдайте за нагревом.

Частые вопросы про кабель АВВГ (FAQ роздіп)

Для чего подходит кабель?

Для стационарного подключения трехфазного питания до 1 кВ в домах, на производствах и на улице.

Какой максимальный ток выдерживает?

До ~217 А в воздухе и ~279 А в земле.

Можно ли прокладывать под землёй?

Да, ПВХ-изоляция обеспечивает работу в грунте.

Какая температура эксплуатации?

От –50 °C до +50 °C, устойчив к холодным условиям.

Сколько служит?

Срок службы более 30 лет
