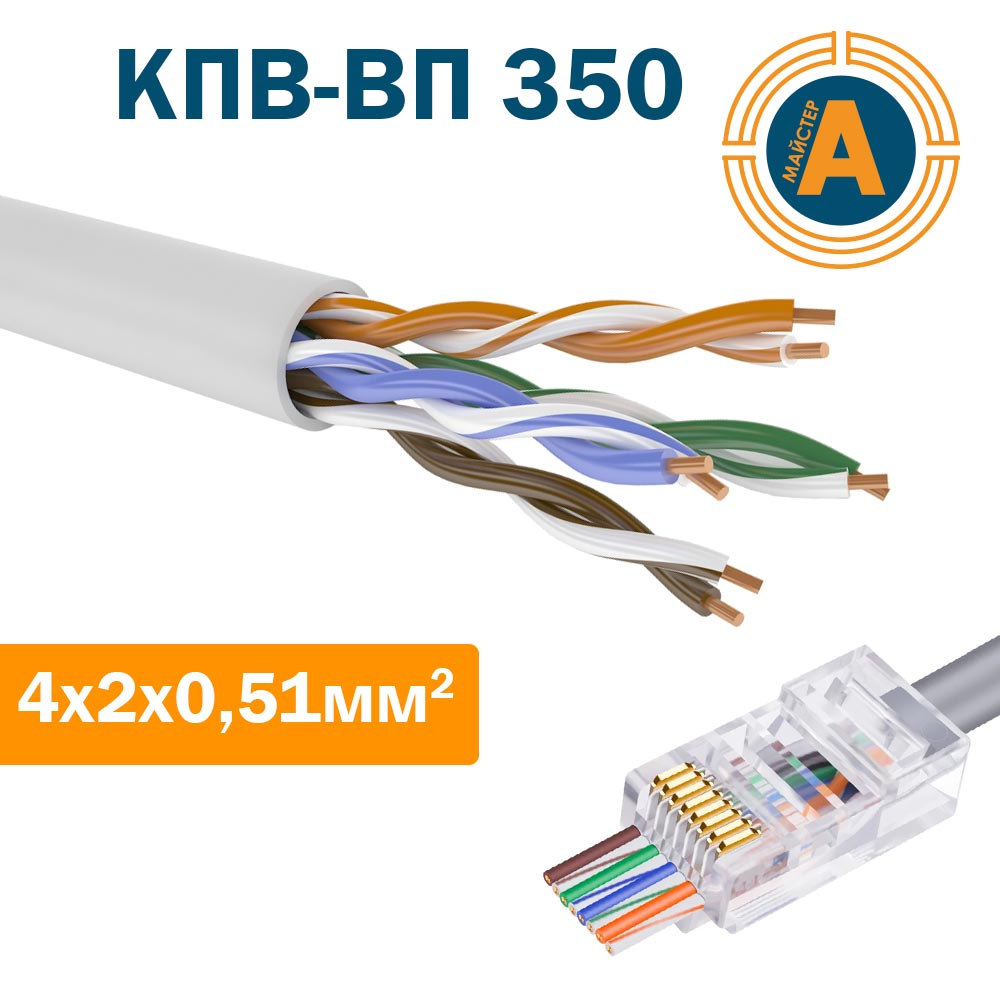

Конструкция:
1) Токопроводящая жила: медная мягкая проволока Диаметр: 0,51 мм (24 AWG)
2) Изоляция: полиэтилен
Диаметр проводника: 0,96 мм
Пара: 2 скрученных вместе проводника
Цветовая идентификация жил:
пара 1: бело-синяя / синяя
пара 2: бело-оранжевая / оранжевая
пара 3: бело-зеленая / зеленая
пара 4: бело-коричневая / коричневая
Сердечник: 4 пары скрученные вместе
3) Внешняя оболочка: поливинилхлоридный пластикат (ПВХ) или LS0H-компаунд
Цвет оболочки: белый (ПВХ), оранжевый или синий (LS0H)
Максимальный диаметр кабеля: 5,9 мм
Условия прокладки и эксплуатации:
Для стационарной прокладки внутри зданий, станций, сооружений, аппаратуры.
Эксплуатируется при частотах до 350 МГц.
Механические характеристики:
Температурный диапазон:
Во время монтажа -10 °C ... +60 °C
После монтажа -20 °C ... +60 °C
Радиус изгиба:
Во время монтажа до 8 x диаметров кабеля.
После монтажа до 4 x диаметров кабеля
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИ 20°C:
Растягивающие усилие до 85 Н
Сопротивление постоянному току до 96 Ом/км
Сопротивление изоляции до 5 ГОм/км
Рабочая емкость до 56 пФ/м
Скорость распространения сигнала до 0,68 с
Задержка распространения сигнала до 534+36/кв. кор. f нс/100 м
Смещение задержки на частоте: 100 МГц до 45 нс/100 м
Волновое сопротивление в диапазоне частот: 1-100 МГц 100±7 Ом 100-350 МГц 100±10 Ом
Испытательное напряжение между жилами, (пост. ток, 2 с) 2,5 кВ
Рабочее напряжение (пост. ток) 72 В
