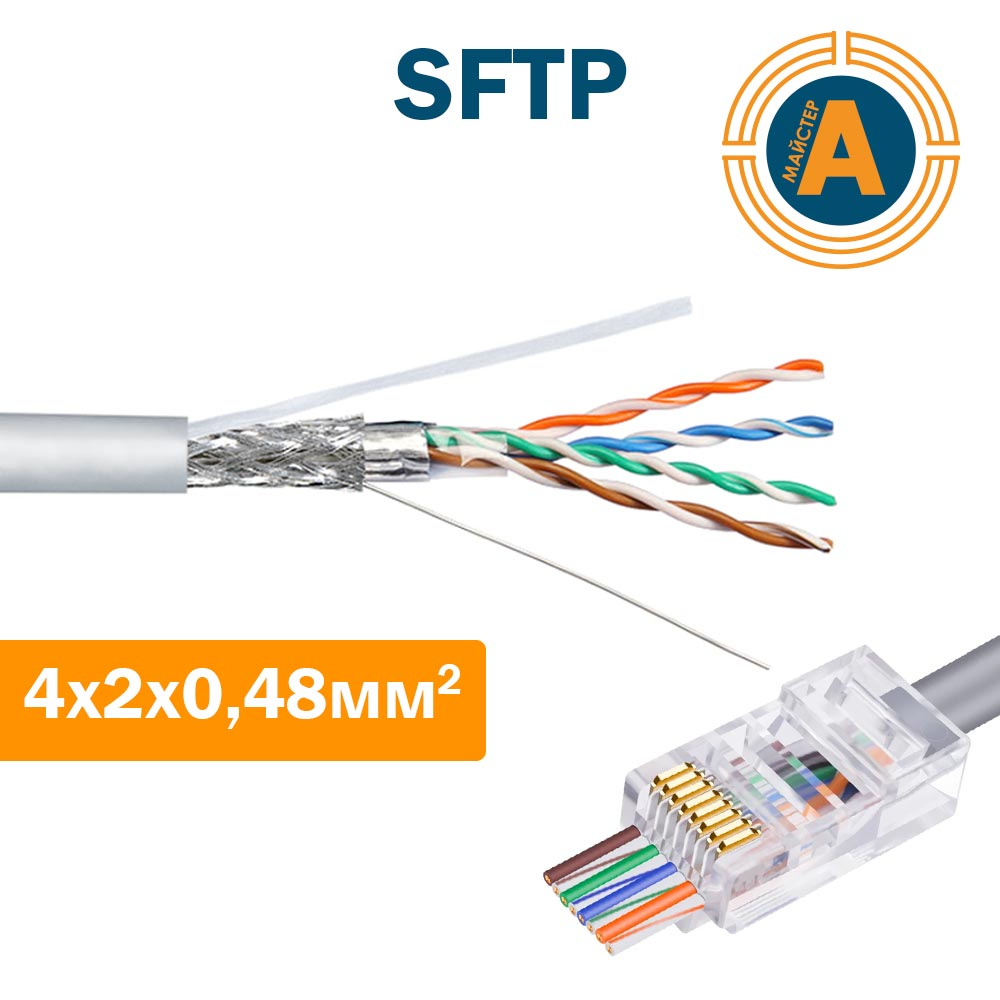

Конструкция:
1) Токопроводящая жила: медная мягкая проволока. Диаметр: 0,48 мм (24 AWG)
2)Изоляция: полиэтилен.
Диаметр проводника: 1,07 мм.
Пара: 2 скрученных вместе проводника.
Цветовая идентификация жил: пара
1: бело-синяя / синяя пара
2: бело-оранжевая / оранжевая пара
3: бело-зеленая / зеленая пара
4: бело-коричневая / коричневая Сердечник:
4 пары скрученные вместе.
3) Экран пары: алюмополимерная лента (металлом внутрь).
Под экраном проложена медная луженая контактная проволока диаметром 0,4 мм.
4) Внешняя оболочка: поливинилхлоридный пластикат (ПВХ) или LS0H-компаунд.
Цвет оболочки: белый (ПВХ), оранжевый или синий (LS0H) Максимальный диаметр кабеля: 6,6 мм
Условия прокладки и эксплуатации:
Для стационарной прокладки внутри зданий, станций, сооружений, аппаратуры в условиях повышенных электромагнитных влияний.
Эксплуатируется при частотах до 100 МГц.
Механические характеристики:
Температурный диапазон:
Во время монтажа -10 °C ... +60 °C
После монтажа -20 °C ... +60 °C
Радиус изгиба:
Во время монтажа не менее 8 x диаметров кабеля
После монтажа не менее 4 x диаметров кабеля
Электрические характеристики при 20°C
Растягивающие усилие не более 85 Н
Сопротивление постоянному току не более 96 Ом/км
Сопротивление изоляции не менее 5 ГОм/км
Рабочая емкость не более 56 пФ/м
Скорость распространения сигнала не менее 0,68 с
Задержка распространения сигнала не более 534+36/кв. кор. f нс/100 м
Смещение задержки на частоте: 100 МГц не более 45 нс/100 м
Волновое сопротивление в диапазоне частот: 1-100 МГц 100±10 Ом
Затухание по экрану в диапазоне частот: 30-200 МГц до 40 дБ
Испытательное напряжение между жилами, жилами и экраном (пост. ток, 2 с) 2,5 кВ
Рабочее напряжение (пост. ток) 72 В
