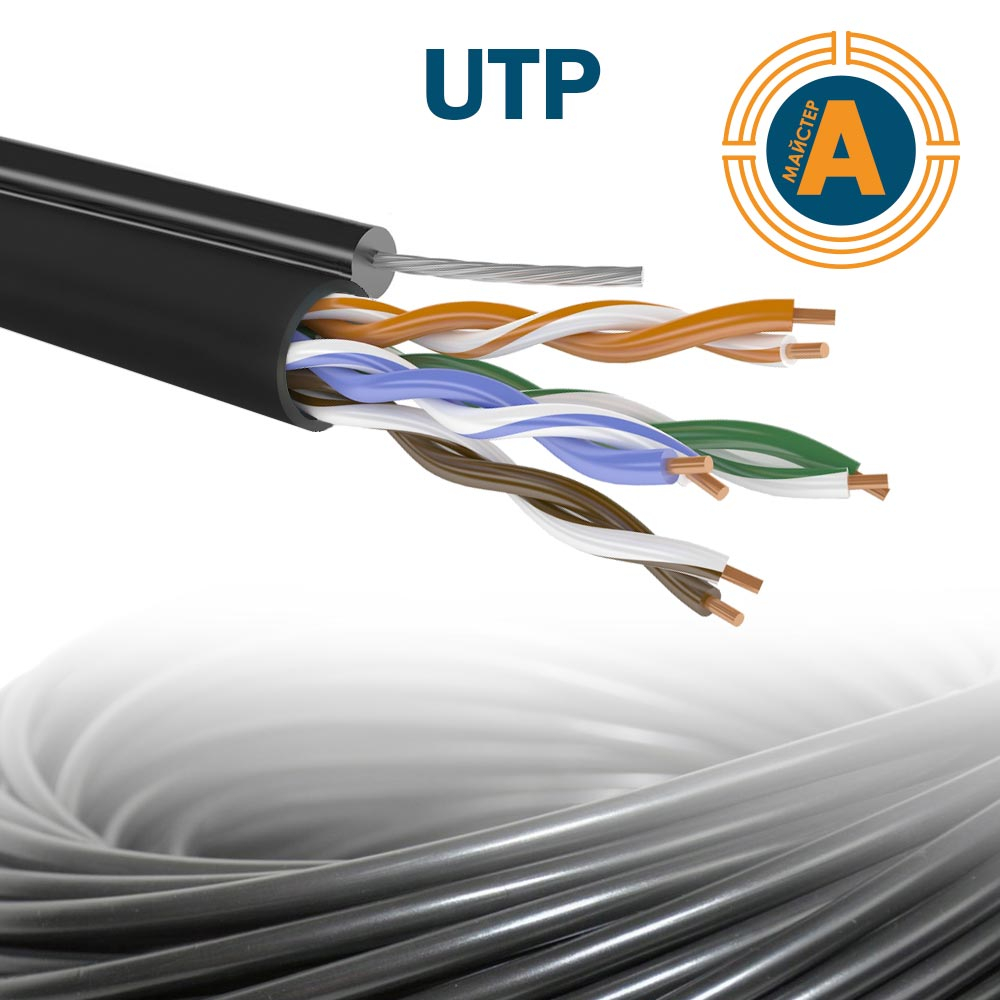

Конструкция:
Токопроводящая жила: медная, мягкая, однопроволочная, круглой формы диаметром 0,50 мм; 0,48 мм.
Изоляция: полиэтилен (ПЭ)
Диаметр проводника: 0,88 мм
Пара: 2 скрученных между собой проводника
Цветовая идентификация:
пара 1: бело-зеленая / зеленая
пара 2: бело-оранжевая / оранжевая
пара 3: бело-синяя / синяя
пара 4: бело-коричневая / коричневая
Сердечник: 4 пары свитых вместе
Внешняя оболочка:
ПВХ пластиката или светло стабилизированного ПЭ.
Максимальный диаметр кабеля: 5,9 мм.
Электромеханические характеристики:
Сопротивление постоянному току, Ом/км. ≤ 96 Ом/км.
Сопротивление изоляции, ГОм/км. ≥ 5 Гом/км.
Рабочая емкость, пФ/м. ≤ 56 пФ/м
Скорость распространения сигнала, с. ≥ 0,68 с.
Задержка распространения сигнала нс/м ≤ 534+36/√f нс/100 м.
Смещение задержки на частоте 100 МГц, нм/м. ≤45 нс/100 м.
Волновое сопротивление в диапазоне частот:
1-100 МГц - 100±7 Ом.
Испытательное нагрузки между жилами (пост. ток 2 с.), кВ. - 2,5 кВ.
Рабочее напряжение (пост. ток), 72 В
Во время монтажа -15…+60
После монтажа -50…+60
Во время монтажа ≥ 10-ти диаметров кабеля
После монтажа ≥ 4-х диаметров кабеля
Растягивающее нагрузки, Н ≤ 85 Н.
